Auditoría, diagnóstico y modelización 3D de los centros de datos existentes
¿Necesitas la opinión de un experto?
Auditoría y diagnóstico de los centros de datos
Te ayudamos a optimizar tu infraestructura mediante auditorías de campo específicas
- Pruebas de humos para analizar los flujos de aire e identificar fugas
- Inspecciones termográficas para detectar puntos calientes
- Cartografía de las zonas de riesgo aéreo y térmico
- Comprobación de la conformidad de los confinamientos (pasillos calientes / pasillos fríos)
- Apoyo a la densificación de las salas (evaluación de la posible carga de trabajo informática adicional)
- Apoyo a la modelización numérica (CFD) para simular escenarios de funcionamiento
Los diagnósticos los realizan ingenieros superiores especializados en termoaerodinámica de centros de datos de toda Europa.
Caracterización aeráulica de los centros de datos mediante ensayos de humos
Visualiza trayectorias aéreas reales
Los centros de datos modernos dependen de un delicado equilibrio entre la contención, la presurización y la gestión del flujo de aire. Un desequilibrio localizado puede dar lugar a zonas de exceso de presión, mezclas de aire caliente y frío o bucles de recirculación invisibles a simple vista.
Las pruebas de humos realizadas por los ingenieros de EOLIOS ofrecen una imagen concreta de los recorridos del aire en las salas de datos. Realizadas en condiciones reales de funcionamiento y sin interrupción del servicio, estas pruebas proporcionan observaciones cualitativas esenciales para comprender en detalle el comportamiento del flujo de aire en las salas.
La visualización en tiempo real de las trayectorias del humo permiteidentificar rápidamente los puntos de fuga o las zonas sujetas a recirculación de aire caliente, que podrían poner en peligro el rendimiento de la refrigeración y la seguridad de los equipos.
Pruebas de humos durante una campaña de puesta en marcha con un banco de cargas
A continuación, estas observaciones cualitativas se correlacionan con mediciones cuantitativas de temperaturas y caudales, obtenidas mediante sensores e instrumentos de monitorización. Este doble enfoque permite a los expertos de EOLIOS recomendar ajustes específicos, ya se trate de optimizar la disposición de las estanterías, adaptar los caudales de las unidades de ventilación o reposicionar los tabiques de contención.
En última instancia, el control del flujo de aire mediante el uso de pruebas de humos forma parte de un enfoque global de mejora continua, que garantiza la eficiencia energética del centro de datos al tiempo que asegura la disponibilidad y durabilidad de las infraestructuras informáticas críticas.
Identificar fugas y recirculaciones
Como parte del diagnóstico de los centros de datos, las pruebas de humo se utilizan para :
- Identificar fugas en pasillos confinados
- Identificar el aire caliente que sube por los falsos suelos
- Detecta zonas con poco movimiento de aire
- Identifica recirculaciones entre armarios adyacentes o fenómenos de cortocircuito
En otros casos, estas pruebas pueden servir para estudiar el funcionamiento de los sistemas de extracción de humos del centro de datos:
Se utiliza una serie de pruebas localizadas, filmadas y documentadas, paraestablecer un mapa aeráulico del emplazamiento. Estos datos se introducen en nuestros modelos numéricos para maximizar la fiabilidad de las simulaciones CFD.

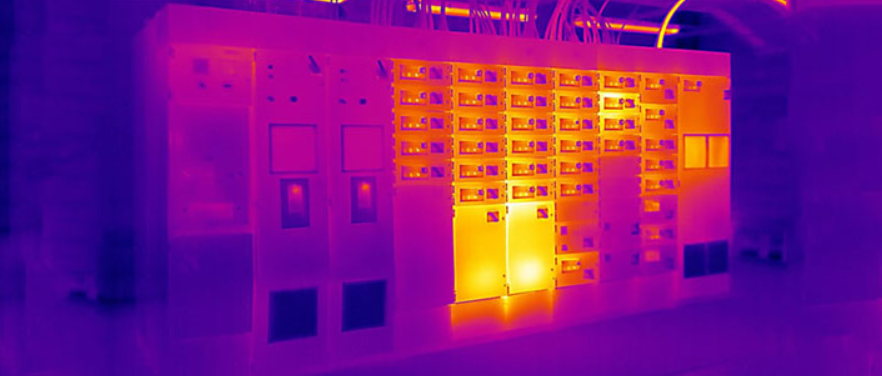

Diagnóstico térmico de centros de datos mediante termografía infrarroja
Detección de anomalías térmicas invisibles
Incluso con un sistema de refrigeración bien diseñado, pueden producirse desequilibrios locales: sobrecargas ocasionales, distribución desigual del aire, obstrucciones o fallos del ventilador. Estos fallos, a menudo invisibles con herramientas de supervisión, pueden detectarse con la termografía infrarroja.
Las lecturas se realizan mediante cámaras de infrarrojos de alta resolución, que proporcionan una visión precisa del comportamiento térmico del equipo y su entorno inmediato. Estas lecturas se utilizan después para elaborar un mapa preciso de la distribución térmica de la carga en los datahalls.
Identificar los puntos calientes y sus causas
El análisis termográfico pone de manifiesto puntos calientes en la parte delantera y trasera de las estanterías, revelando desequilibrios de refrigeración. También ayudan a identificar variaciones anormales de temperatura de una nave a otra, a menudo signo de una mala distribución del flujo de aire. Además, estas lecturas permitenobservar las emisiones de calor localizadas cerca de los equipos activos, que pueden causar sobrecalentamientos ocasionales.
Por último, ofrecen la posibilidad deanalizar el comportamiento térmico del sistema en situaciones transitorias, como un aumento de carga o una degradación de la ventilación. Cruzando estas observaciones con los datos aeráulicos, es posibleestablecer un diagnóstico completo de la situación térmica del centro de datos.
Evaluar el potencial de ampliación de la carga informática en los centros de datos
Mide el caudal de aire disponible y los márgenes térmicos
Las auditorías realizadas por EOLIOS tienen como objetivo caracterizar la capacidad residual del sistema de refrigeración en caso de un futuro aumento de la carga. Este análisis se basa en lecturas térmicas, mediciones de caudal y observación de las condiciones reales de funcionamiento.
Te permiteanticiparte a las restricciones que podrían limitar la instalación de nuevos equipos informáticos o degradar el rendimiento térmico general.
Anticipar los riesgos y optimizar el desarrollo
Gracias a esta evaluación, es posible :
- Identificar las zonas que pueden alojar nuevos bastidores o servidores de alta densidad
- Comprueba la capacidad de los pasillos confinados para soportar una carga mayor
- Simula el impacto de una nueva configuración en las temperaturas del aire de retorno
- Identifica las necesidades de optimización (ajuste del flujo, contención, redundancia)
Este enfoque contribuye a la planificación segura de la evolución del centro de datos, sin comprometer la continuidad del servicio ni la deriva energética.
Auditoría de centros de datos - Apoyo a la simulación CFD
Calibrar los modelos utilizando datos de campo fiables
Las auditorías de aire y calor proporcionan datos esenciales para construir modelos CFD de gran precisión. Al incorporar mediciones reales (caudales, temperaturas, localización de fugas), las simulaciones se convierten en una herramienta fiable para la toma de decisiones.
Este enfoque híbrido garantiza una representación fiel del funcionamiento aeráulico del emplazamiento, permitiendo probar virtualmente distintas configuraciones.
Simular, validar y planificar mejoras
Los modelos CFD pueden utilizarse para validar la eficacia de los sistemas de contención existentes, midiendo su capacidad para canalizar correctamente los flujos de aire. También proporcionan un marco analítico para probar distintas estrategias de refrigeración, comparando su rendimiento antes de cualquier aplicación.
Al mismo tiempo, estas herramientas permiten simular situaciones transitorias, como paradas del equipo, fases de trabajo o degradaciones del rendimiento, para anticipar su impacto.
A partir de estos análisis, se pueden hacer recomendaciones específicas para orientar las acciones correctivas o el mantenimiento preventivo. Los resultados de las simulaciones se muestran en forma de mapas de calor, perfiles de velocidad o visualizaciones en 3D, lo que hace que su interpretación sea intuitiva y que los equipos de operaciones y mantenimiento puedan utilizarlos directamente.
EOLIOS te ayuda a construir un centro de datos mejor controlado
En EOLIOS, nuestra misión no se limita a la observación. Transformamos nuestras observaciones sobre el terreno en auténticas palancas de optimización. Cada auditoría que realizamos, ya sea de flujo de aire, térmica o estructural, forma parte de un enfoque global diseñado para mejorar el rendimiento, la seguridad y la resistencia de tus infraestructuras digitales.
Nuestros servicios combinan el rigor metodológico, la instrumentación de campo y la experiencia en simulación digital. Gracias a la modelización CFD, las pruebas de humos, la termografía infrarroja y el análisis de contención, podemos ofrecerte una visión en profundidad del funcionamiento real de tu centro de datos. Este diagnóstico preciso revela desequilibrios invisibles, identifica zonas críticas y evalúa el margen de maniobra disponible para la ampliación o las mejoras técnicas.
Cuando recurres a EOLIOS, puedes confiar en un equipo multidisciplinar que trabaja junto a operadores, gestores de infraestructuras y oficinas de diseño para asegurar y garantizar el funcionamiento a largo plazo de tus entornos críticos.
