Ingeniería contra incendios – Desfile de moda

Estudio de la extracción de humos en una sala de desfiles de moda

Este estudio se centra en la extracción de humos durante los desfiles de moda, analizando la eficacia de los sistemas de seguridad contra incendios existentes. Se simuló un incendio para estudiar la propagación del humo y la dispersión del calor en una sala de desfiles. Elobjetivo del estudio es comprobar si los sistemas de extracción de humos son suficientes para permitir la evacuación segura del público.

Proyecto

Ingeniería contra incendios - Desfile de moda

Año

2024

Cliente

NC

Ubicación

Francia

Tipología

Ingeniería de extracción de humo

Seguir navegando :

Nuestros otros proyectos :

Últimas noticias :

Ficha técnica :

Nuestra experiencia:

Ficha técnica :

Estudio de la extracción de humos durante un desfile de moda: análisis de la eficacia de los sistemas de seguridad contra incendios

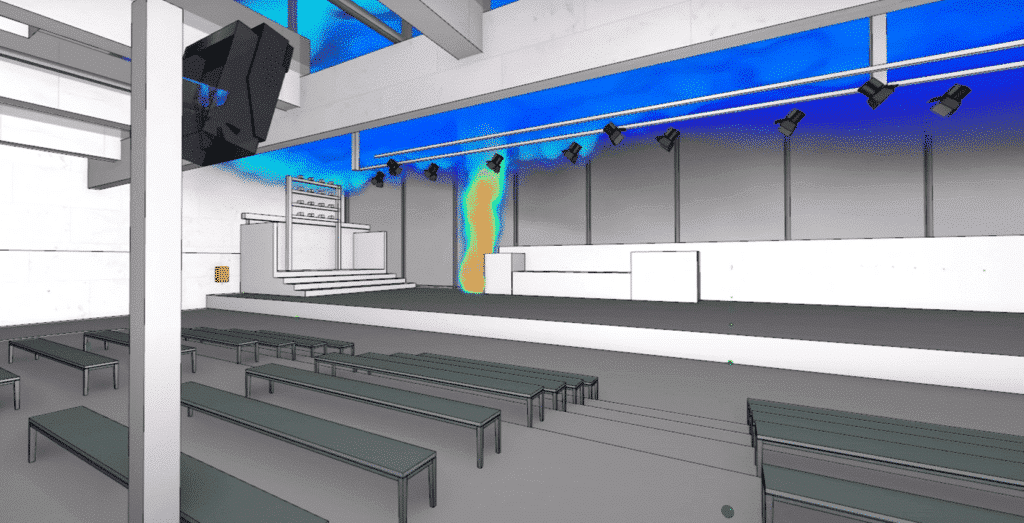

Modelado de la sala de desfiles

Realizamos un estudio de extracción de humos en una sala utilizada para un desfile de moda. El objetivo de este estudio es demostrar la eficacia de los sistemas de extracción de humo, como las aberturas superiores. Su activación está vinculada a los detectores de humo. Modelamos un fuego que comienza en los focos del escenario.

FDS es un programa informático de simulación digital desarrollado por el Instituto Nacional de Normas y Tecnología de Estados Unidos (NIST). Puede utilizarse para modelizar y simular el desarrollo de un incendio, la propagación del humo y la dispersión del calor en un entorno determinado. FDS está reconocido como uno de los paquetes de software más eficaces del sector de la seguridad contra incendios.

Se creó un gemelo digital de la sala de desfiles, incorporando todos los sistemas que afectan a los escenarios. El objetivo era determinar si el sistema de extracción de humos existente era capaz de mantener una visibilidad y unas temperaturas aceptables para la evacuación de las personas presentes.

Análisis de los resultados de la simulación

Los resultados de las simulaciones mostraron que los sistemas actuales de extracción de humo proporcionan una visibilidad adecuada y temperaturas aceptables a la altura del hombre durante más de 5 minutos, lo que permite evacuar al público de forma segura y eficaz en un entorno seguro.

Las ventanas del techo, activadas por el detector de humo, y los aspersores funcionaron de forma óptima, frenando la propagación del humo en el interior de la sala y manteniendo una temperatura adecuada para el paso de las personas. Los altos techos de la sala de desfiles ayudaron a mantener el humo y las altas temperaturas alejados de las personas, garantizando que el público pudiera ser evacuado en condiciones favorables.

Play Video
Simulación del inicio de un incendio en un auditorio

El uso de SDS para este estudio nos permitió visualizar y cuantificar los fenómenos asociados a la propagación del humo y la visibilidad en un entorno específico. El estudio también demostró la eficacia de esta herramienta en el ámbito de la seguridad contra incendios.

Los resultados han permitido identificar las mejoras necesarias para garantizar la seguridad de las personas presentes en un entorno en caso de incendio. El FDS es, por tanto, una herramienta esencial para que nuestra empresa garantice la calidad de nuestros estudios y recomendaciones en materia de seguridad contra incendios.

Resumen del estudio de extracción de humos

La seguridad contra incendios y la evacuación de personas son cuestiones de gran importancia en la construcción y renovación de edificios. La extracción de humos desempeña un papel esencial para evacuar rápidamente a los ocupantes y limitar la propagación del humo tóxico. Gracias a la ingeniería de seguridad contra incendios y a las simulaciones avanzadas, es posible comprender mejor los fenómenos de extracción de humos y evacuación, analizar los peligros potenciales y optimizar las soluciones de diseño para garantizar la seguridad de los ocupantes.

Play Video
Simulación de un conato de incendio en un edificio ERP de segunda categoría tipo Y

El estudio de evacuación, combinado con simulaciones informáticas, permite predecir el movimiento de personas en caso de emergencia e identificar posibles problemas u obstáculos. Esto permite elaborar planes de evacuación eficaces e instalar sistemas de extracción de humos adecuados.

También es importante cumplir los reglamentos y normas vigentes para garantizar la seguridad contra incendios y la evacuación de las personas. Se utilizan métodos y herramientas de evaluación específicos para comprobar que se cumplen los objetivos de seguridad y los criterios de rendimiento del edificio. Si se tienen en cuenta todos estos factores, se puede garantizar una evacuación rápida y segura en caso de emergencia, limitando los riesgos para los ocupantes y facilitando la intervención de los servicios de emergencia.

Por tanto, es esencial contar con expertos en ingeniería de seguridad contra incendios y en modelización de fenómenos aeráulicos para diseñar edificios seguros e instalar sistemas eficaces de extracción de humos.

La seguridad contra incendios y la evacuación de personas son preocupaciones primordiales, y es crucial tener en cuenta estos aspectos desde las primeras fases de diseño para garantizar la protección de los ocupantes y la seguridad de todos en los edificios.

Aspectos cruciales de la extracción de humos en los edificios

Extracción de humos en edificios: conocer los peligros y las consecuencias del humo

Para comprender mejor las cuestiones relacionadas con la extracción de humos en edificios abiertos al público o al personal, es esencial identificar los peligros y las consecuencias del humo.

Los peligros para las personas están relacionados principalmente con lainhalación de humos tóxicos, responsable del 80% de las muertes por incendio. Laopacidad del humo dificulta la visibilidad y la orientación, impidiendo a los ocupantes encontrar las salidas de emergencia. Además, los humos contienen numerosos compuestos tóxicos que pueden tener efectos nocivos para la salud, con graves consecuencias en caso deexposición prolongada. Los gases tóxicos pueden dividirse en gases asfixiantes, como los cianuros y los óxidos de carbono, que deprimen el sistema nervioso central, y gases irritantes, como el cloro, que provocan daños en la mucosa respiratoria. Las altas temperaturas durante un incendio también pueden causar quemaduras y lesiones graves.

La función de la extracción de humos es facilitar laevacuación de los ocupantes manteniendo una cantidad de aire suficiente y una visibilidad mínima para que las vías de evacuación sean practicables. También ayuda a limitar la propagación del incendio evacuando al exterior los gases calientes y las partículas no quemadas, al tiempo que permite a los bomberos acceder a los locales y al foco del incendio. Evacuar los humos calientes también ayuda a limitar el aumento de temperatura en el interior de los locales, reduciendo el riesgo dederrumbe del edificio. Por tanto, es esencial instalar sistemas eficaces de extracción de humos en los edificios para proteger la vida de los ocupantes y evitar la propagación del fuego.

Play Video
Simulación de un conato de incendio en un edificio ERP de segunda categoría tipo Y

Ingeniería de seguridad contra incendios (ISI): flexibilidad e innovación para el control del humo

Cuando se renuevan o construyen edificios públicos o torres de gran altura, las soluciones de extracción de humos propuestas por los diseñadores suelen quedar fuera del marco normativo. En estas situaciones,la ingeniería de seguridad contra incendios ofrece una flexibilidad adicional para laaplicación y puesta en práctica de soluciones innovadoras, en particular para soluciones constructivas no previstas en la normativa.

La ISI también desempeña un papel esencial en la rehabilitación de edificios antiguos o monumentos históricos, para los que determinadas modificaciones modificaciones habrían sido imposibles de validar con los métodos existentes. Gracias a laLa experiencia de ISIde ISI, ahora es posible diseñar soluciones adecuadas a estos proyectos específicos. Además, la ISI también puede utilizarse para diseñar estructuras complejas e innovadoras como puentes como puentes, estadios, túneles y edificios de gran altura que van más allá de las normas habituales.

Las principales etapas del proceso ISI son las siguientes:

  • Definición de los objetivos de seguridad contra incendios que debe alcanzar la estructura
  • Identificación y análisis de riesgos en los edificios
  • Selección de los escenarios de incendio que se utilizarán para evaluar el nivel de seguridad
  • Elección de métodos e instrumentos de evaluación
  • Comprobación del cumplimiento de los objetivos de seguridad y los criterios de rendimiento del edificio
  • Elaborar un pliego de condiciones de funcionamiento que garantice el respeto de los parámetros relativos a las hipótesis de incendio seleccionadas.

Cada estudio se lleva a cabo de conformidad con la normativa vigente. El Código de la Construcción y la Vivienda, el Código Laboral y el Código del Medio Ambiente establecen normas de diseño específicas para cada tipo de establecimiento.

Modelización numérica de la evacuación en caso de incendio: Simulación para la anticipación y la prevención

Definición y normas

La evacuación puede definirse como una acción para alcanzar un refugio seguro o una zona segura, según la norma NF EN ISO 13 943 de marzo de 2011. El estudio de extracción de humos consiste en analizar la evacuación de las personas presentes en la zona cubierta por el estudio o susceptibles de atravesarla. La modelización informática de las evacuaciones permite evaluar el desplazamiento teórico de las personas en caso de incendio. Al ofrecer una representación en 3D, permite entender cómo funciona el entorno construido cuando hay un gran número de personas y visualizar la evacuación en tiempo real. Esta visualización permite predecir posibles problemas y encontrar soluciones de diseño para evitarlos.

Gracias a las simulaciones de evacuación combinadas con simulaciones de extracción de humos, es posible determinar si los sistemas de extracción de humos permiten una evacuación controlada desde las primeras fases de diseño. El tiempo necesario para garantizar la seguridad se divide en varias fases específicas para determinados fenómenos. Aunque estas fases suelen representarse secuencialmente, en realidad los fenómenos están interconectados y algunos ocurren simultáneamente.

Representación secuencial de la seguridad de las personas

Para evaluar con precisión los criterios de criticidad de la ISI DF, es necesario seleccionar los escenarios adecuados y comparar el tiempo necesario para poner a salvo a las personas (TMSP) con el tiempo necesario para alcanzar el criterio (TAC). Es esencial que el TMSP sea siempre inferior al TAC. Si no es el caso, deben preverse zonas de refugio para garantizar la seguridad de los ocupantes.

Enfoque simplificado del tiempo mínimo de evacuación

Para calcular el tiempo necesario para evacuar una zona en caso de emergencia, se pueden hacer suposiciones simplificadas, como el número de personas que hay que evacuar, el tamaño y la disposición de la zona que hay que evacuar, la velocidad media a la que se mueven las personas y el número de salidas disponibles. Para un enfoque simplificado del tiempo mínimo de evacuación, deben tenerse en cuenta los siguientes factores:

  • Número de personas a evacuar: el tiempo de evacuación dependerá del número de personas que haya en el edificio o zona a evacuar. Cuantas más personas haya, más tiempo se tardará en evacuarlas de forma segura.
  • Disponibilidad de salidas: el tiempo de evacuación depende del número de salidas disponibles. Cuantas más salidas haya, menos tiempo se tardará en evacuar a todo el mundo.
  • Conocimiento del plan de evacuación: las personas que conocen el plan de evacuación evacuarán más rápidamente que las que no lo conocen. Por ello, es importante que los ocupantes del edificio conozcan el plan de evacuación y reciban información periódica sobre los procedimientos a seguir.
  • Infraestructura del edificio: la disposición del edificio, el tamaño de los pasillos, la anchura de las puertas y la presencia de escaleras o ascensores pueden influir en el tiempo de evacuación. Cuanto más favorables sean estos factores, menor será el tiempo de evacuación.
  • Capacidad de coordinación: una buena coordinación y comunicación entre los responsables de la evacuación y los ocupantes puede acelerar el proceso de evacuación. Un plan de evacuación claro y unas instrucciones precisas pueden ayudar a reducir el tiempo necesario para evacuar a todo el mundo de forma segura.

Este enfoque permite obtener rápidamente una estimación aproximada del tiempo necesario para evacuar una zona. Sin embargo, no tiene en cuenta factores importantes como el pánico, la densidad de población, los obstáculos y el comportamiento individual.

Enfoque desarrollado para determinar el tiempo de evacuación

Para una estimación más detallada del tiempo de evacuación, es posible utilizar simulaciones informáticas como los modelos de simulación de evacuación. Este programa informático crea un modelo virtual del edificio o la zona que hay que evacuar, teniendo en cuenta características físicas como la distribución de las habitaciones, las escaleras, las salidas, etc. Con estos modelos es posible simular distintos escenarios de evacuación para estimar el tiempo necesario para una evacuación segura.

Durante la simulación, a cada ocupante virtual se le asignan características de movilidad basadas en modelos de comportamiento humano y ritmos de movimiento. Los ocupantes están programados para desplazarse hacia la salida más próxima, evitando obstáculos como paredes o muebles. El software registra la posición y el movimiento de cada ocupante a lo largo de la simulación, lo que permite determinar el tiempo necesario para alcanzar una salida o zona de seguridad predefinida. La duración total de la evacuación se calcula como la diferencia entre el momento en que comenzó la simulación y el momento en que el último ocupante llega a una zona segura.

El tiempo de evacuación puede analizarse de distintas formas, como tiempo de evacuación medio, medio, mínimo o máximo. Estas mediciones permiten comprender mejor el rendimiento de la evacuación eidentificar los puntos críticos en los que pueden introducirse mejoras para reducir los tiempos de evacuación.

Image présentant l'évacuation des personnes - simulation
Ilustración de estudios de evacuación en un edificio ERP

Este enfoque permiteexplorar distintos escenarios de evacuación eidentificar los factores que influyen en el tiempo de evacuación, como el número de salidas, la distribución de la sala o los tiempos de reacción de los ocupantes. Esto permite diseñar y optimizar planes de evacuación que garanticen una evacuación rápida y segura en caso de emergencia.

Para mejorar la precisión de la determinación de los tiempos de evacuación, se tienen en cuenta factores adicionales, como los cuellos de botella que pueden formarse en las salidas, el conocimiento de la zona por parte de los evacuados y la pérdida de visibilidad debida al humo o a la oscuridad. Estos factoresproporcionan una estimación más precisa del tiempo necesario para evacuar una zona en caso de emergencia.

Es importante señalar que las simulaciones de software son aproximaciones basadas en modelos y parámetros previamente definidos. Los resultados pueden variar en función de la exactitud de los datos iniciales, la precisión de los modelos de comportamiento utilizados y otros factores que pueden influir en el curso real de la evacuación. Por lo tanto, es esencial validar y verificar los resultados de la simulación utilizando datos reales o pruebas de campo para garantizar la fiabilidad de los resultados obtenidos.

Ingeniería de extracción de humos en EOLIOS

Ingeniería de extracción de humos además de CFD

EOLIOS ingénierie está especializada en la modelización numérica de fenómenos aeráulicos y térmicos, así como de sistemas de climatización y ventilación. Inicialmente, la empresa se centró en estudios térmico-aéreos para grandes estructuras, abarcando ámbitos como el confort térmico, la calidad del aire interior, la protección de obras de arte, los fenómenos internos y externos en centros de datos y el flujo de aire en cristalerías y acerías.

A lo largo de los años, EOLIOS ha desarrollado protocolos de estudio en diversos campos, como la dispersión de contaminantes y polvo, los estudios de pérdida de presión, el dimensionamiento de chimeneas y aireadores estáticos y la ventilación natural.

Hoy en día, EOLIOS es reconocida como una empresa de ingeniería de referencia en mecánica de fluidos, con logros técnicos en proyectos complejos en diferentes continentes.

Gracias a su experiencia en modelización y CFD (Computational Fluid Dynamics), y al apoyo deingenieros especializados en seguridad contra incendios, EOLIOS se ha centrado de forma natural en la ingeniería de extracción de humos. Las competencias desarrolladas en el campo de la CFD, combinadas con un profundo conocimiento de la ingeniería de seguridad contra incendios, permiten a EOLIOS hacer frente a todos los retos asociados a la seguridad contra incendios.

Vídeo resumen del estudio

Resumen del estudio

Se realizó un estudio de extracción de humos para un desfile de moda, modelando un incendio que se iniciaba en el escenario. Los resultados de las simulaciones demostraron la eficacia de los sistemas de extracción de humos existentes, garantizando una visibilidad adecuada y temperaturas aceptables para la evacuación del público. Se utilizó el software FDS para simular la propagación del humo y la visibilidad en la sala. El estudio identificó mejoras para garantizar la seguridad en caso de incendio y evacuación.

Es crucial tener en cuenta la seguridad contra incendios y la evacuación de personas desde las fases de diseño de los edificios. La extracción de humo desempeña un papel esencial para garantizar una evacuación rápida y limitar la propagación del humo tóxico. La ingeniería de seguridad contra incendios y las simulaciones avanzadas nos ayudan a comprender mejor estos problemas y a optimizar las soluciones de diseño.

Play Video
Vídeo resumen de la misión
