Auditoría termo-aerodinámica: Prueba de humos
¿Por qué realizar pruebas de humos en el marco de un estudio térmico-aire?
Las pruebas de humo se realizan como parte de los estudios termoaerodinámicos para visualizar y comprender los flujos de aire y calor en un espacio determinado. Estas pruebas se utilizan para determinarla dispersión de contaminantes, analizar los flujos de aire, detectar corrientes de aire indeseables, validar modelos de simulación digital, optimizar el diseño de las instalaciones de ventilación, etc.
El uso de humo artificial en estas pruebas facilita la visualización de los movimientos del aire, ya que son fáciles de detectar y seguir visualmente. Al crear una distribución uniforme y controlada del humo en el entorno estudiado, es posible destacar las zonas de mezcla, las entradas y salidas de aire, las recirculaciones, las fugas y otros fenómenos aeráulicos como las zonas muertas.
Estas pruebas de humos ayudan a optimizar el rendimiento térmico y aeráulico de edificios, sistemas de ventilación, entornos industriales, equipos de calefacción, ventilación y aire acondicionado (HVAC), etc. Mejoran el confort de los ocupantes, garantizanla calidad del aire interior y optimizan la eficiencia energética de los edificios, reducen el riesgo de incendioetc.
En resumen, las pruebas de humos son parte integrante de los estudios termoaerodinámicos, ya que proporcionan una valiosa información visual sobre los flujos de aire y la dispersión de contaminantes, y permiten validar las simulaciones numéricas, contribuyendo así al diseño y la optimización de los sistemas de ventilación y calefacción.
Vídeos de auditoría de humos
Se realizará un montaje de vídeo en forma de película de unos minutos de duración. Se comentarán en directo los vídeos de las señales de humo de los distintos fenómenos y se completarán estas explicaciones en el informe de medida. Estos videos son particularmente efectivos para comprender in situ los mecanismos termo-aeraulicos que funcionan en los edificios.
La película detallará el protocolo de humo y explicará de forma sencilla los fenómenos aeráulicos observados.

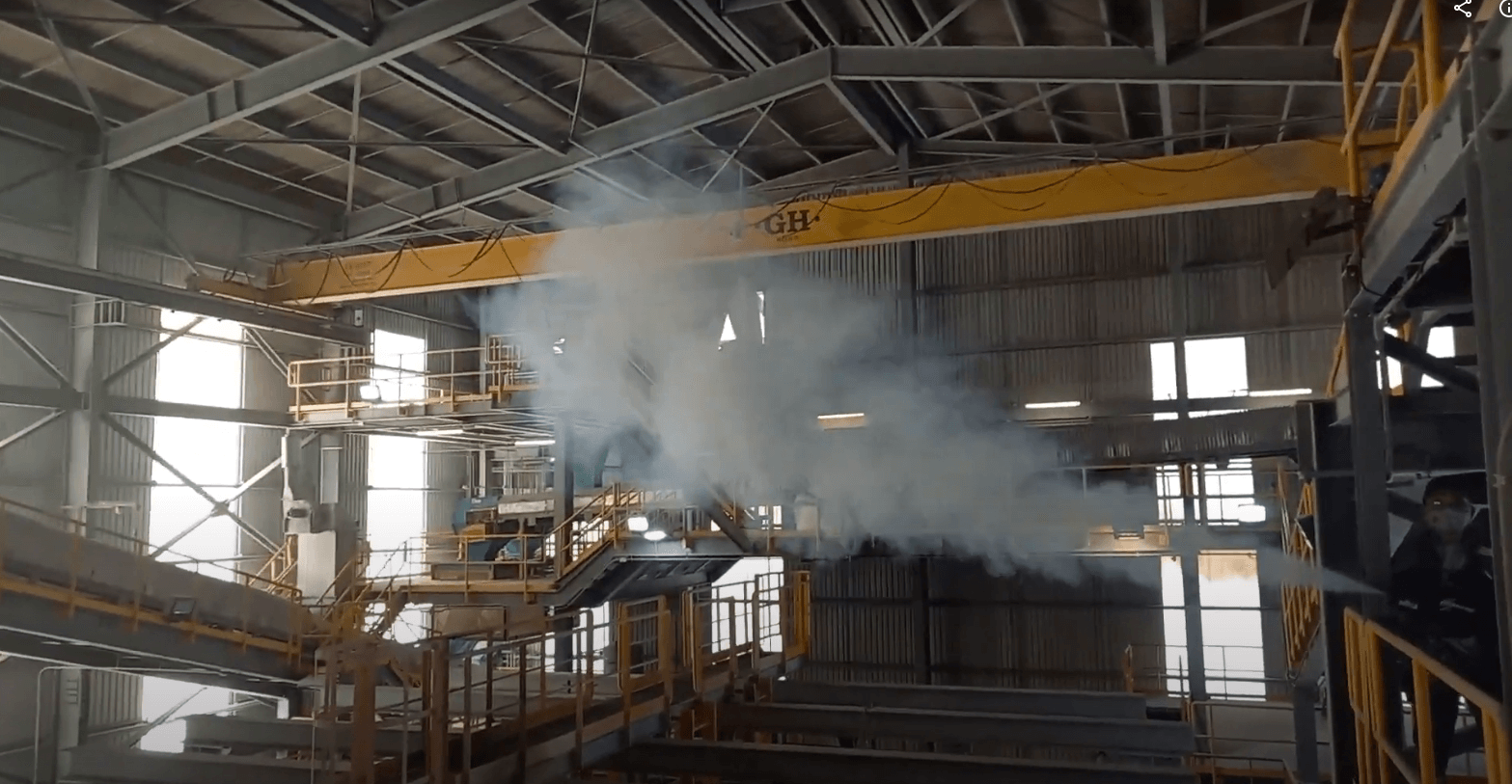

Ejemplo de pruebas de humos para identificar la recirculación de masas de aire caliente en el taller, causante de un importante sobrecalentamiento en verano.
Auditoría termo-aerodinámica: Campaña de medición
Objetivo y protocolo
El objetivo es realizar una evaluación de los sistemas existentes, medir las condiciones de temperatura interior y caracterizar las principales condiciones termo-aerodinámicas del espacio para establecer una evaluación de las instalaciones existentes. En la industria, podemos realizar auditorías de humo para calibrar simulaciones digitales a fenómenos reales.
Entre otras cosas, la auditoría consiste en tomar medidas de temperatura y velocidad del aire , analizar el movimiento de las bombas de humo, producir un soporte de video y un informe de auditoría que permita la retroalimentación de la experiencia de todos los actores. Se harán recomendaciones adicionales (uso de persianas, puertas de acceso al sótano, etc.) en base a las diversas observaciones en el sitio.
Esta página describe el proceso de auditoría y explica nuestro protocolo de auditoría.
Preparación
Antes de la campaña de medición, se registrarán los datos meteorológicos (temperatura, velocidad y dirección del viento) en un sitio abierto y en el recinto. Dos sensores autónomos de temperatura e higrometría permitirán el registro continuo de las condiciones externas durante la fase de medición.
Para sitios particulares, en la fase de producción en particular, la fase de medición debe ser supervisada por los equipos del sitio. Durante esta fase de preparación, se explicará el protocolo de medición a los equipos de obra que habrán sido informados de nuestra intervención. Antes del lanzamiento de las pruebas, se informará nuevamente a los líderes del equipo de producción sobre el protocolo de misión actual para evitar incidentes durante la liberación de los humos de prueba.
Mediciones del aire
Las pruebas de humo se llevan a cabo utilizando una máquina de humo llamada » caliente » que genera una gran cantidad de humo en el volumen. Este tipo de humo permite aprehender los movimientos macroscópicos en el interior de los volúmenes.
Los humos se generan a partir de un líquido a base de agua y glicol no contaminante y autorizado en ERP. Se procederá en sucesivas etapas desde las entradas de aire hasta la extracción de los humos de ensayo.
Se tratará de estudiar las tendencias aeráulica de los edificios. El análisis de los caudales en la configuración existente y la estimación de las temperaturas para una configuración dada permitirán definir el impacto del diseño en el ambiente térmico.
Se tomarán una serie de lecturas de la velocidad del aire para definir las principales tendencias aeráulicas del volumen y determinar los índices de infiltración en las entradas (sótano, respiraderos, ventanas, etc.).
Para las mediciones del aire, cada punto de medición se caracterizará por :
- Su ubicación
- La velocidad media del aire durante un periodo de (mínimo 15 segundos).
- > Anemómetro de hélice para velocidades de 1 m/s (apertura de puertas, por ejemplo).
- < Anemómetro ambiental omnidireccional para velocidades de 1 m/s
- Temperatura del aire
- Sentido del flujo
Se localizarán los distintos puntos de medición y fotografiados para facilitar su identificación en el informe. El informe también incluirá diagramas simplificados que representan los flujos de aire direccionales.
Una cartografía de los fenómenos trazará las circulaciones de las venas de aire observadas de forma esquemática. Las flechas amarillas representan modificaciones que realizamos en los edificios (acción libre de los operadores) para probar las diferentes corrientes de aire resultantes . En zonas de incomodidad se identificarán en estos diagramas si existen.
También se pueden realizar pruebas de humos en las zonas donde se emiten contaminantes, para comprobar que los humos se evacuan correctamente o para explicar el origen de los problemas causados por la recirculación de estos contaminantes.
Estudio de termografía infrarroja
Paralelamente, sobre todo en los lugares con gran generación de calor y superficies muy calientes que influyen en la aeráulica del edificio, tenemos prevista una fase de estudio adicional con una cámara térmica.
Este tipo de herramienta permite tomar fotos y vídeos para identificar la temperatura de cualquier superficie mediante un sistema de reflexión de infrarrojos. Estas lecturas termográficas se utilizarán no sólo para identificar fenómenos térmicos relacionados con intercambios radiativos excesivamente intensos (proximidad de la carcasa del horno, estancamiento de una masa de aire caliente, etc.), sino también para servir de base para calibrar los parámetros de entrada de las simulaciones.
Estudio de termografía infrarroja en cámara frigorífica positiva
Pueden preverse otras medidas en función de los fenómenos observados in situ y de las cuestiones estudiadas
Compartir los resultados: informe de auditoría, diagrama de flujo de aire, vídeos
El informe de auditoría resumirá todas las mediciones y observaciones en el sitio. Se presentarán claramente los niveles de temperatura y velocidad del aire para las estaciones de trabajo. Se presentarán e ilustrarán las fuentes de malestar si existen y sus orígenes. Este informe incluye todos los vídeos de las bombas de humo, las cámaras térmicas y las mediciones realizadas.
Las recomendaciones de uso pueden hacerse basándose en las observaciones de los ingenieros a la luz de su experiencia y de las observaciones in situ.
Se realizará una comparación y una lectura crítica de las simulaciones numéricas realizadas durante el diseño . El objetivo será identificar las diferencias entre el análisis numérico y la realidad para determinar las causas (malas condiciones de entrada en la simulación numérica, fenómenos particulares, etc.).
