Estudio de la ventilación natural de una fábrica siderúrgica.

Estudio termo-aeráulico de un emplazamiento siderúrgico: optimizar la ventilación, mejorar el confort térmico y reforzar la calidad del aire de las zonas de producción.

Proyecto
Fábrica siderúrgica
Año
2025
Cliente
NC
Ubicación
Alemania
Tipología
Industrias · Ventilación natural
Hablar de un proyecto

La misión realizada por EOLIOS Ingeniería

Estudio termo-aeráulico de un emplazamiento siderúrgico

En un entorno industrial sometido a fuertes emisiones de calor y de contaminantes, la ventilación natural muestra sus límites. Gracias a un análisis que combina registros in situ y simulación CFD, EOLIOS estudió el comportamiento real de los flujos de aire y propuso soluciones concretas para optimizar la ventilación, mejorar el confort térmico y reforzar la calidad del aire en las zonas de producción.

En el corazón de un emplazamiento que funciona 24 horas al día, sometido a temperaturas extremas y a emisiones masivas de humos metalúrgicos, el calor generado por los convertidores, las cucharas de metal en fusión y la colada continua impone una gestión rigurosa de los flujos aeráulicos.

Con temperaturas cercanas a los 1 600 °C y decenas de miles de m³/h en movimiento, la aireación del emplazamiento se basa en un equilibrio complejo entre extracción de humos y aporte de aire nuevo.

Lo esencial. En un emplazamiento siderúrgico en producción 24 horas al día, el acero fundido (unos 1 600 °C) desprende calor, humos metalúrgicos, CO y polvo fino. Una auditoría in situ (anemometría, pruebas de humo, termografía infrarroja) y un modelo 3D CFD calibrado, resuelto en régimen estacionario y transitorio, revelaron una estratificación bajo la cubierta y una extracción insuficiente. La reapertura de lamas expuestas al viento, aireadores en cubierta y una mejor distribución de las aberturas aumentan los caudales extraídos y reducen las temperaturas y los tiempos de permanencia de los contaminantes, sin obras pesadas.

Método · CFD (estacionario + transitorio)Auditoría · Anemometría & pruebas de humoRegistros · Termografía infrarrojaReto · Calidad del aire (VLEP)Resultado · Optimización de los aireadores

Un reto industrial: dominar los flujos y la disipación térmica

Un emplazamiento industrial bajo fuerte exigencia

En el corazón de un emplazamiento siderúrgico que funciona 24 horas al día, sometido a temperaturas extremas y a emisiones masivas de humos metalúrgicos. En esta gigantesca nave industrial, el calor generado por los convertidores, las cucharas de metal en fusión y la colada continua impone una gestión rigurosa de los flujos aeráulicos.

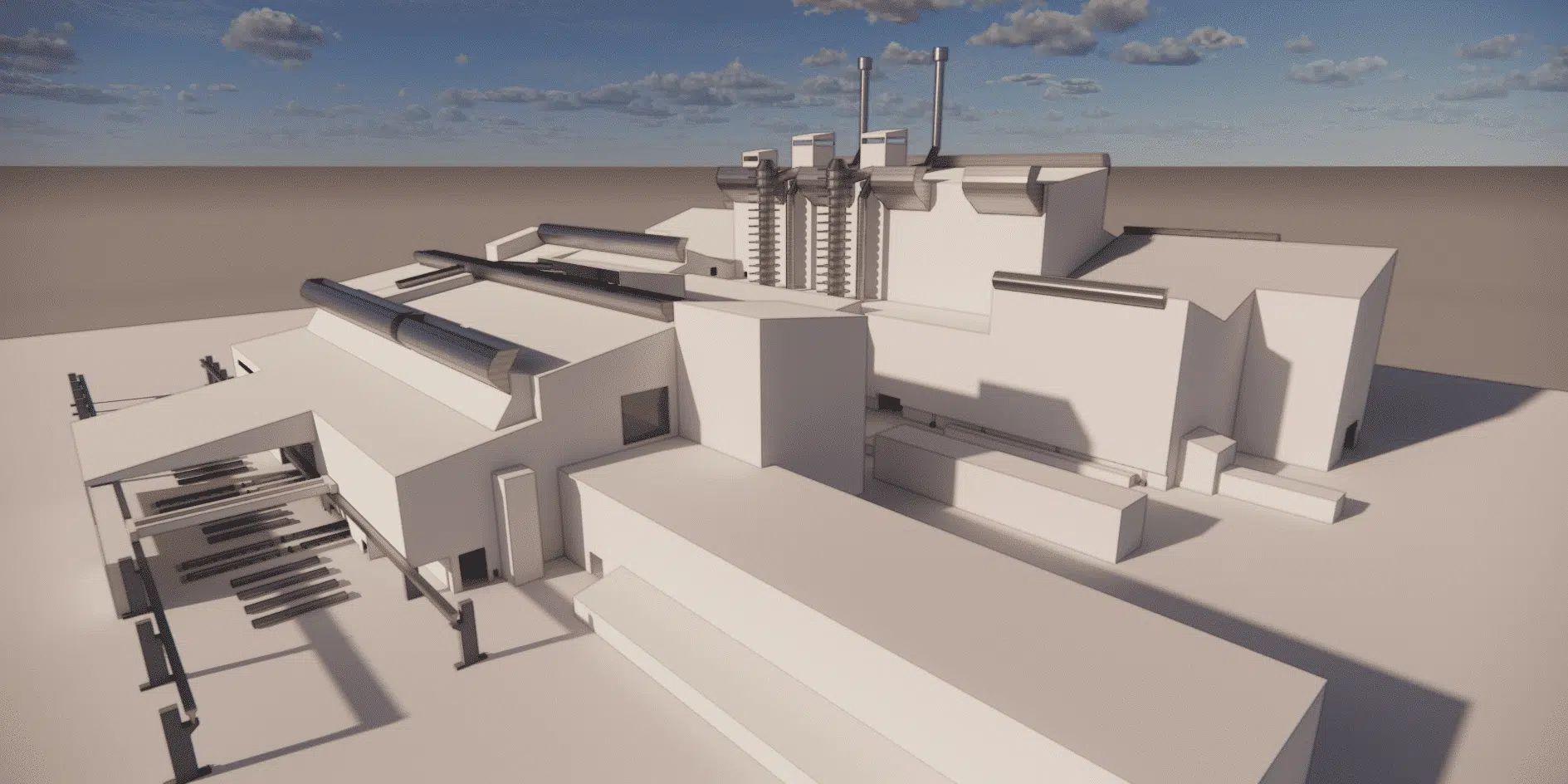

Modelo CAD de la acería
Modelo CAD de la acería

Los procesos de transformación del arrabio en acero generan importantes emisiones de contaminantes atmosféricos: monóxido de carbono (CO), polvo metálico fino, compuestos de manganeso, cromo, zinc o de sílice cristalina. Estos humos, a menudo invisibles a simple vista, pueden concentrarse localmente en ausencia de una extracción eficaz. Además de los riesgos de exposición crónica para los operarios, estos contaminantes están regulados por estrictos Valores Límite de Exposición Profesional (VLEP). La ventilación desempeña un papel crucial para evacuar rápidamente los gases nocivos y diluir las partículas en suspensión, a fin de preservar un entorno de trabajo conforme a las exigencias sanitarias y reglamentarias.

Con temperaturas cercanas a los 1 600 °C y volúmenes de aire en movimiento de varias decenas de miles de metros cúbicos por hora, la aireación del emplazamiento se basa en un equilibrio complejo entre extracción de humos y aporte de aire nuevo. Cualquier perturbación puede afectar a la calidad del aire, a la seguridad de los operarios y a la eficiencia energética de las instalaciones.

1 600 °C
Temperaturas de proceso
24/24
Producción continua auditada
CO + polvo
Contaminantes vigilados bajo VLEP
Definición · Tiro térmico

El tiro térmico es el movimiento ascendente del aire caliente, más ligero, que escapa por las aberturas altas aspirando aire fresco por abajo. En una acería, las fuentes a 1 600 °C lo convierten en un motor de ventilación natural muy potente.

Proceso de fabricación del acero e impactos en el entorno aeráulico

La producción de acero se apoya en un encadenamiento de procesos de fuerte intensidad energética, que generan grandes volúmenes de calor, gas y partículas. El principio general se basa en las siguientes etapas:

  • Carga de los convertidores con una mezcla de arrabio líquido (procedente del alto horno) y de chatarra reciclada.
  • Inyección de oxígeno puro en el baño de metal, que elimina el exceso de carbono por oxidación, reacción que desprende una gran cantidad de calor y de humos metalúrgicos.
  • Metalurgia secundaria: ajuste de la composición química del acero mediante la adición de elementos de aleación (cromo, manganeso, níquel).
  • Colada continua, en la que el acero líquido se vierte en moldes y se enfría progresivamente con agua para formar planchones sólidos.
  • Corte y acabado, eventualmente por plasma o láser, según las especificaciones finales.
V\u00eddeo \u2014 Campana de aspiraci\u00f3n en acer\u00eda

Cada etapa contribuye a una producción localizada de calor y de contaminantes, a menudo concentrados alrededor de los convertidores, las zonas de transferencia de cucharas, la colada continua o los equipos de desescoriado. Las temperaturas de trabajo pueden superar los 1 600 °C, generando flujos de aire caliente ascendentes, emanaciones de gases (CO, CO₂), partículas finas y polvo metálico. Estos fenómenos tienen un impacto directo en la estratificación térmica, el comportamiento de los flujos de aire y la dispersión de los contaminantes. La caracterización de estas emisiones se relaciona con nuestra pericia sobre la medición y el estudio de impacto de la contaminación del aire.

Comprender estos mecanismos es esencial para dimensionar un sistema de ventilación capaz de renovar el aire eficazmente, de evacuar el calor excedente y de limitar la exposición de los operarios.

Calidad del aire y entorno de trabajo

Una producción generadora de contaminantes complejos

El proceso siderúrgico genera una gran variedad de contaminantes atmosféricos, en relación directa con las altas temperaturas y las reacciones químicas puestas en marcha en los convertidores y durante los tratamientos metalúrgicos. Los principales compuestos emitidos son:

  • El monóxido de carbono (CO), procedente de la oxidación del carbono contenido en el arrabio.
  • El polvo metálico fino y ultrafino, compuesto de hierro, cromo, manganeso o zinc.
  • Humos opacos procedentes del desescoriado, de la oxidación de los planchones y de las operaciones de colada.
  • Gases calientes a muy alta temperatura, que perturban la dinámica del aire.

Estas sustancias, a veces invisibles a simple vista, pueden acumularse en los volúmenes altos o dispersarse lentamente si no se establece ningún mecanismo de extracción eficaz.

Umbrales reglamentarios estrictos: los VLEP

La reglamentación impone Valores Límite de Exposición Profesional (VLEP) para regular la exposición a las sustancias peligrosas. Estos umbrales, expresados en mg/m³ o ppm, buscan limitar los efectos a corto y largo plazo sobre la salud (trastornos respiratorios, intoxicaciones, enfermedades crónicas).

Los compuestos presentes en los humos, como el CO o las partículas metálicas, están estrictamente regulados. La superación de estos umbrales impone medidas correctivas inmediatas: captación en la fuente, ventilación localizada o el uso de equipos de protección individual (EPI) adecuados.

Definición · VLEP

Los Valores Límite de Exposición Profesional fijan las concentraciones máximas de contaminantes toleradas en el aire respirado por los operarios, sobre 8 horas o sobre periodos cortos. Sirven de criterio para dimensionar la extracción y la captación en la fuente.

Impactos directos en la salud de los operarios

Una exposición crónica a concentraciones demasiado elevadas de contaminantes puede provocar patologías respiratorias, trastornos neurológicos o efectos sistémicos. Entre los riesgos reconocidos en la industria siderúrgica:

  • Las bronquitis crónicas e irritaciones pulmonares ligadas al polvo.
  • Las intoxicaciones por CO, a menudo insidiosas.
  • Los efectos neurotóxicos ligados a la inhalación de manganeso a largo plazo.

El control de la calidad del aire interior es, por tanto, una cuestión de salud pública y de responsabilidad para el explotador.

Mediciones y herramientas de evaluación: un enfoque combinado

Durante la auditoría, mediciones puntuales permitieron caracterizar los contaminantes, en particular las partículas finas. Algunas zonas, como las situadas bajo la cubierta o cerca de los equipos, permanecen sin embargo inaccesibles. Para completarlas, EOLIOS puso en marcha una modelización escalar CFD, que reproduce virtualmente:

  • La dispersión de los contaminantes gaseosos y particulados.
  • Los efectos de la ventilación sobre su dilución y extracción.
  • La localización de las zonas de concentración crítica, según los tipos de emisiones y las condiciones de funcionamiento.

Este enfoque permite identificar los sectores de riesgo que requieren acciones correctivas focalizadas.

Un apoyo valioso para la conformidad y la estrategia de ventilación

El conjunto de los datos recopilados, enriquecidos por la simulación CFD, constituye una base sólida para acompañar los trámites reglamentarios, en particular:

  • La redacción o actualización del expediente ICPE.
  • La adaptación del emplazamiento a las exigencias de la directiva CMR.
  • La definición de un plan de prevención para los operarios expuestos.
  • El dimensionamiento de los sistemas de ventilación, ya sean naturales, mecánicos o híbridos.

Ventilación natural: un reto permanente

Contrariamente a otros entornos industriales equipados con ventilación mecánica controlada, este emplazamiento se apoya principalmente en una ventilación natural. Se basa en dos principios físicos: la diferencia de temperatura entre el interior y el exterior (que crea un tiro térmico vertical) y la presión del viento sobre las fachadas.

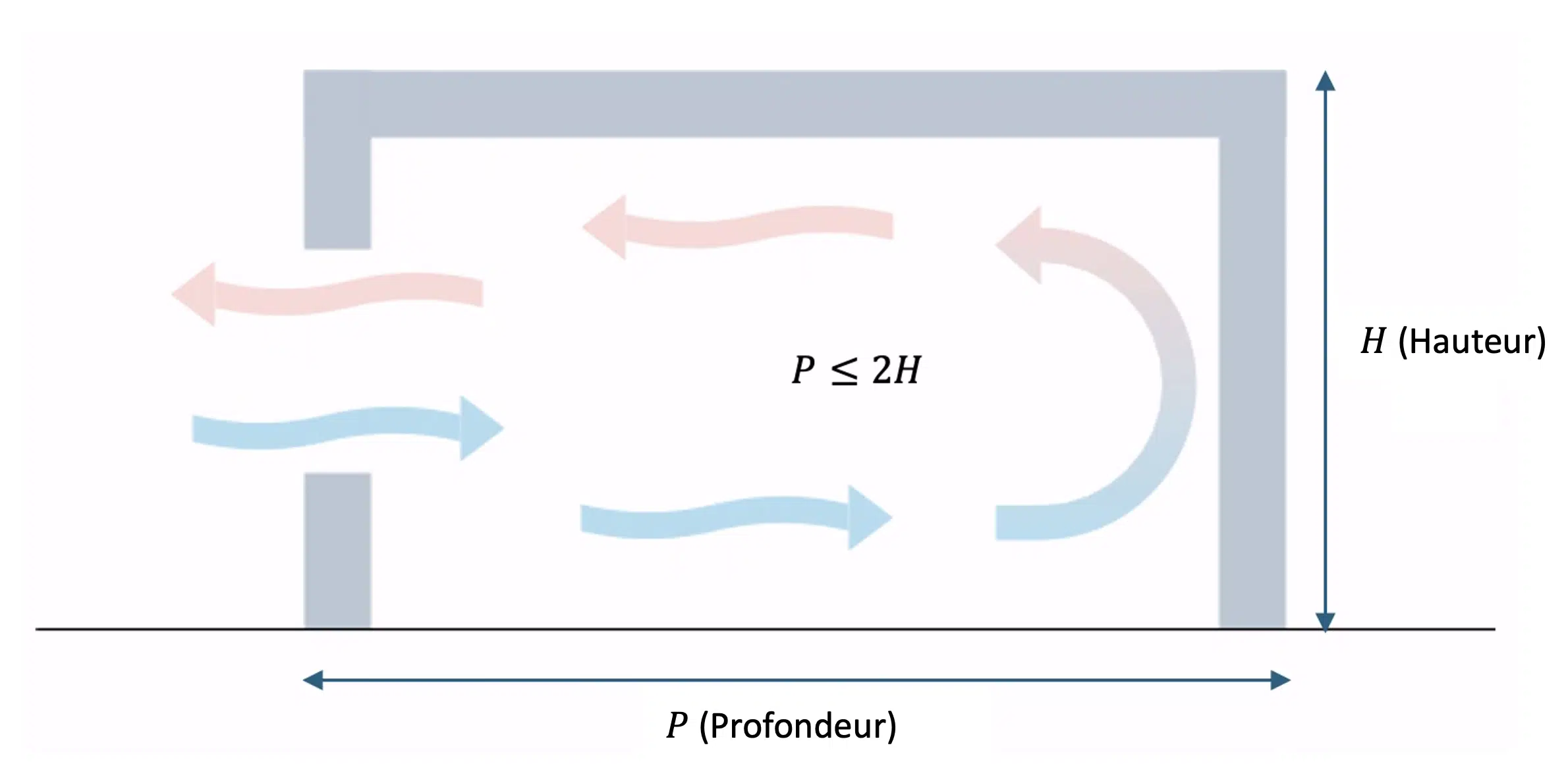

Esquema de la ventilaci\u00f3n mono-expuesta (tiro t\u00e9rmico)
Esquema de la ventilaci\u00f3n mono-expuesta, seg\u00fan AREC \u00cele-de-France

El aire caliente, más ligero, sube y escapa por los aireadores en cubierta, mientras que el aire fresco penetra por las aberturas bajas. Este enfoque pasivo, sin sistema motorizado, aprovecha las condiciones naturales para asegurar la renovación del aire. Robusto y económico, este modo de funcionamiento plantea sin embargo varias problemáticas mayores en un contexto industrial intensivo:

  • Disconfort térmico para los operarios: cuando los caudales de aire son insuficientes, el calor se acumula bajo la cubierta e irradia hacia las zonas de trabajo; a la inversa, con viento fuerte, las velocidades de aire locales pueden volverse excesivas.
  • Falta de control y complejidad de diseño: la ventilación natural no permite un ajuste preciso de los caudales. Su diseño debe anticipar los comportamientos aeráulicos según las estaciones, los vientos dominantes, la morfología del edificio y las fuentes internas de calor.
  • Emisiones de contaminantes: humos de desescoriado, polvo metálico y gases del proceso requieren una extracción eficaz. Sin un flujo estructurado, estos contaminantes pueden estancarse o redistribuirse en zonas sensibles.
  • Influencia de las condiciones meteorológicas: el rendimiento depende fuertemente de la dirección y la velocidad del viento, de la radiación solar y de las temperaturas ambientales.

Una ventilación mecánica complementaria para captar en la fuente

Si bien la ventilación natural asegura una parte de la renovación de aire general, no puede por sí sola garantizar la evacuación rápida y localizada de los contaminantes generados en los puestos de producción. El emplazamiento se apoya, por tanto, en un sistema de ventilación mecánica focalizada, concebido para aspirar las emisiones críticas desde su punto de origen.

Este principio se basa en campanas de aspiración, captadores y dispositivos de captación posicionados lo más cerca posible de las fuentes (convertidores, hornos, cucharas llenas, colada continua, zonas de desescoriado). Capturan humos, gases y partículas antes de su dispersión, limitando su propagación en la nave y manteniendo las concentraciones por debajo de los umbrales de los VLEP.

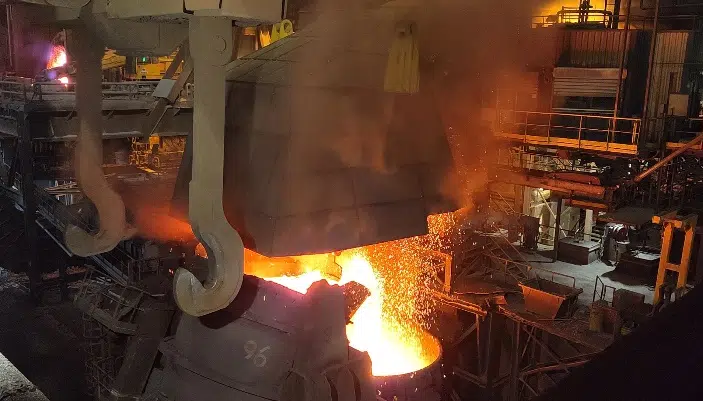

Campanas de aspiración sobre un horno
Campanas de aspiración sobre un horno

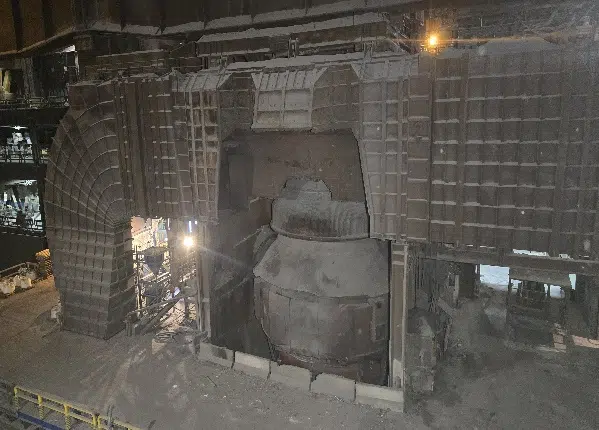

Campanas de aspiración sobre un convertidor
Campanas de aspiración sobre un convertidor

Este tipo de instalación implica varias limitaciones técnicas: un dimensionamiento preciso de los caudales de extracción según la intensidad de las emisiones, una eficacia fuertemente dependiente de la configuración de los equipos y de la proximidad de los captadores, y un consumo energético nada despreciable. De ahí el interés de asociarla inteligentemente a la ventilación natural para concebir un sistema híbrido equilibrado, a la vez eficiente y económico.

Un estudio al servicio del rendimiento aeráulico

Para responder a estos retos, EOLIOS llevó a cabo un estudio termo-aeráulico completo, asociando registros in situ y simulaciones numéricas CFD. Este análisis permitió:

  • Cartografiar los flujos de aire en la nave para comprender los movimientos de las masas de aire caliente y de los contaminantes.
  • Identificar los puntos de entrada y de salida de aire, así como las zonas de estancamiento de los humos.
  • Evaluar la eficacia de los aireadores estáticos y de las lamas, a fin de garantizar una renovación de aire óptima.

Inmersión en el emplazamiento: la auditoría aeráulica en condiciones reales

Comprender los flujos de aire para dominarlos mejor

Antes de plantear cualquier optimización, es esencial comprender con precisión cómo circula el aire dentro del emplazamiento. EOLIOS desplegó una metodología rigurosa de auditoría aeráulica, que combina registros in situ y modelización numérica. Durante varios días, los ingenieros analizaron el comportamiento de las masas de aire y las interacciones entre la ventilación natural y las emisiones industriales, para obtener una visión completa de los movimientos de aire e identificar los ejes de mejora.

Metodología de análisis: registrar, probar, observar

Registros de temperaturas y de velocidades de aire

Con ayuda de un anemómetro calibrado, se registraron las velocidades de aire en los puntos de entrada y de salida del edificio, así como dentro de las naves de producción, a fin de cuantificar los flujos aeráulicos y evaluar la intensidad de la renovación de aire natural.

Paralelamente, se realizaron registros de temperatura a diferentes alturas. Pusieron en evidencia una estratificación térmica marcada: el aire caliente se acumula en altura mientras que el aire más fresco permanece en el suelo. Estos gradientes verticales traducen un movimiento lento de las masas de aire caliente, a veces atrapadas bajo la cubierta en ausencia de un tiro eficaz.

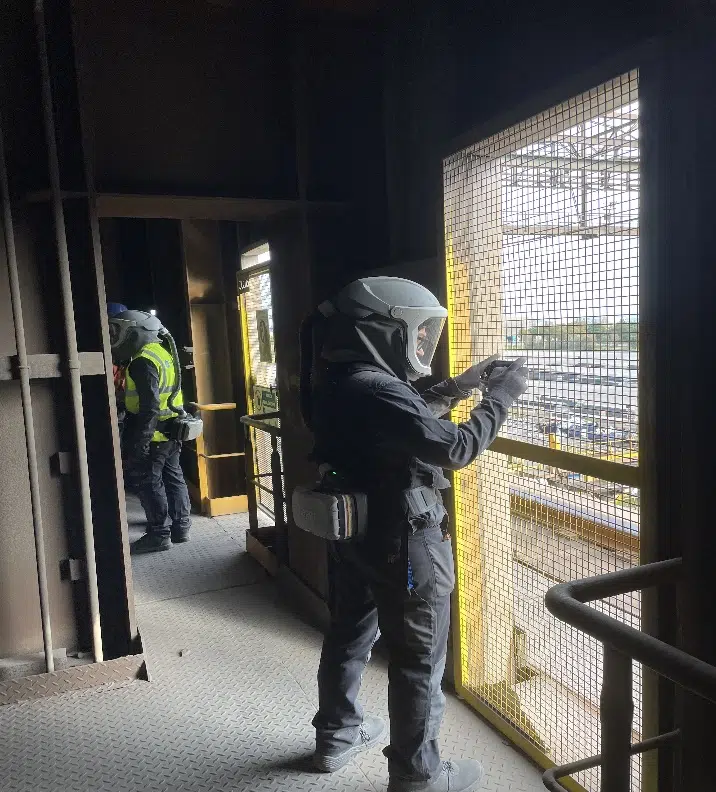

Medici\u00f3n de las velocidades de aire en las aberturas
Medici\u00f3n de las velocidades de aire en las aberturas

Este análisis fino permitió identificar las zonas de disconfort térmico y los sectores mal ventilados, donde la extracción natural es insuficiente.

Pruebas de humo: visualizar lo invisible

Las pruebas de humo permiten visualizar en tiempo real la dirección y la velocidad de los flujos de aire. EOLIOS utilizó una máquina de humo frío, adaptada a los entornos industriales: difundiendo un humo fino y ligero en diferentes zonas, fue posible trazar el recorrido del aire, detectar las zonas de estancamiento o de recirculación e identificar las corrientes dominantes. Los resultados revelaron varios fenómenos notables:

  • Una circulación muy dinámica alrededor de los convertidores, cucharas llenas y zonas de colada, donde el tiro térmico es potente.
  • Acumulaciones de humo bajo la cubierta, que indican aireadores infradimensionados o mal distribuidos.
  • Una fuerte influencia de las condiciones exteriores, en particular de la dirección y la intensidad del viento.
V\u00eddeo \u2014 Pruebas de humo en la acer\u00eda

Estas observaciones visuales constituyeron una base valiosa para la modelización CFD, permitiendo validar las hipótesis y ajustar los parámetros de simulación.

Análisis de los intercambios térmicos mediante termografía infrarroja

Para una visión global del balance térmico, EOLIOS utilizó la termografía infrarroja. Con ayuda de una cámara térmica de alta resolución, los ingenieros analizaron las superficies de los equipos e infraestructuras en interacción directa con el aire, lo que permitió identificar:

  • Las principales fuentes de calor (convertidores, cucharas de metal, colada).
  • Las zonas de disipación térmica naturales.
  • Las superficies de alta inercia térmica, donde el calor permanece atrapado.

Estos registros fueron esenciales para definir las condiciones de contorno del modelo CFD: las temperaturas de superficie sirvieron para calibrar los flujos térmicos, garantizando una simulación fiel al comportamiento real del emplazamiento. Los resultados confirmaron la necesidad de una ventilación optimizada, capaz de evacuar el calor excedente asegurando al mismo tiempo una renovación de aire suficiente.

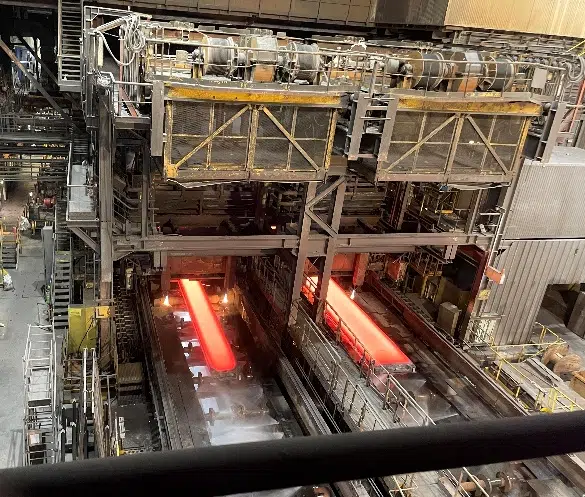

Zona de formación de los planchones — colada continua
Zona de formación de los planchones, colada continua

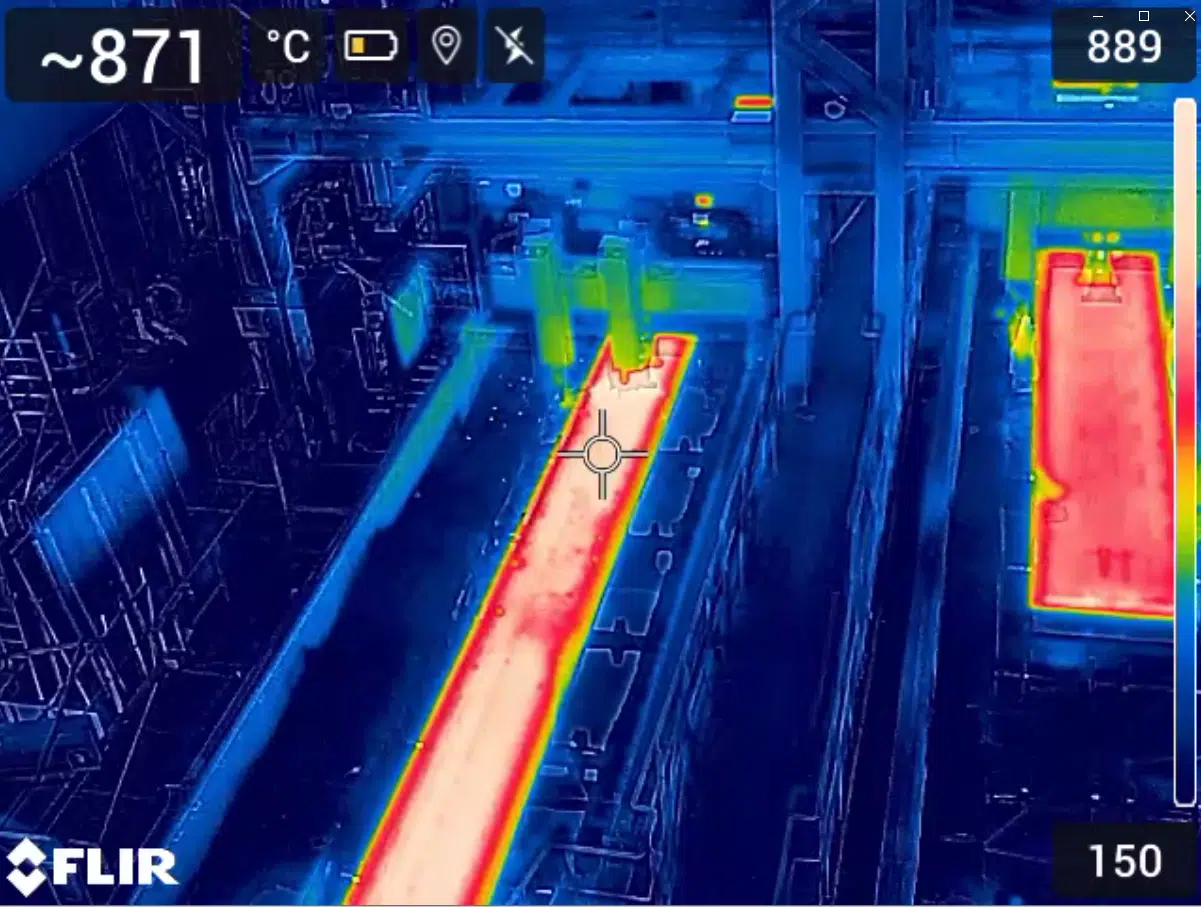

Termografía de la zona de colada
Termografía de la misma zona

Primeras observaciones: flujos de aire por optimizar

Identificación y medición de las aberturas de ventilación

La auditoría permitió inventariar y caracterizar el conjunto de las aberturas del emplazamiento: puertas de servicio, lamas laterales, aireadores estáticos en cubierta, campanas de extracción del desempolvado. Cada abertura fue georreferenciada y medida para cuantificar su contribución a la renovación de aire global.

Las mediciones de velocidad de aire en entrada y en salida revelaron importantes disparidades: algunas entradas están fuertemente solicitadas, otras permanecen poco activas por falta de posición favorable o de diferencial de presión. En particular, las puertas expuestas al viento dominante presentan velocidades de aire elevadas, generando corrientes localmente incómodas. Estas observaciones subrayan la necesidad de una distribución más homogénea de las aberturas y de una regulación más fina.

Cartografía de las corrientes de aire y de las zonas de estancamiento de los humos

Los registros y pruebas de humo permitieron elaborar una cartografía detallada de los flujos aeráulicos en las naves, poniendo en evidencia varias zonas de estancamiento donde el aire se renueva más lentamente y donde los humos tienden a acumularse. Una zona de especial vigilancia concierne al espacio bajo la cubierta, donde calor y humos se concentran sin ser evacuados eficazmente, un fenómeno acentuado por la estratificación térmica.

V\u00eddeo \u2014 Prueba de humo en auditor\u00eda aer\u00e1ulica industrial

Análisis de las interacciones entre el proceso industrial y los flujos de aire

El estudio confirmó el impacto mayor de los procesos de fabricación sobre la dinámica aeráulica. Los transferimientos de metal en fusión, las secuencias de desescoriado y las operaciones de colada continua generan fuertes emisiones de calor y de humos, modificando profundamente los flujos de aire. Estos fenómenos deben integrarse desde el diseño de los dispositivos de ventilación natural, para favorecer la evacuación de los humos y reducir la exposición de los operarios.

Comprender y modelar: la potencia de las simulaciones CFD

De la observación al modelo: reproducir fielmente la realidad industrial

Para transformar las observaciones de la auditoría en recomendaciones concretas, EOLIOS se apoya en la simulación CFD (Computational Fluid Dynamics), que reproduce numéricamente el comportamiento del aire y del calor con una precisión inigualable. La primera etapa consiste en modelar en 3D el conjunto del emplazamiento: a partir de los registros de campo, de los planos del cliente y de la imagen satelital, los ingenieros reconstituyeron un modelo geométrico completo, que integra las naves de producción y su entorno próximo.

Todas las estructuras que influyen en los flujos de aire (muros, aberturas, estructuras, equipos, aireadores) fueron fielmente integradas, mientras que los elementos secundarios se simplificaron para optimizar la potencia de cálculo. Las fuentes de calor internas se modelaron cuidadosamente: cada equipo de fuerte aporte térmico (convertidores, cucharas, planchones, secadores) se parametrizó a partir de las temperaturas de superficie medidas in situ.

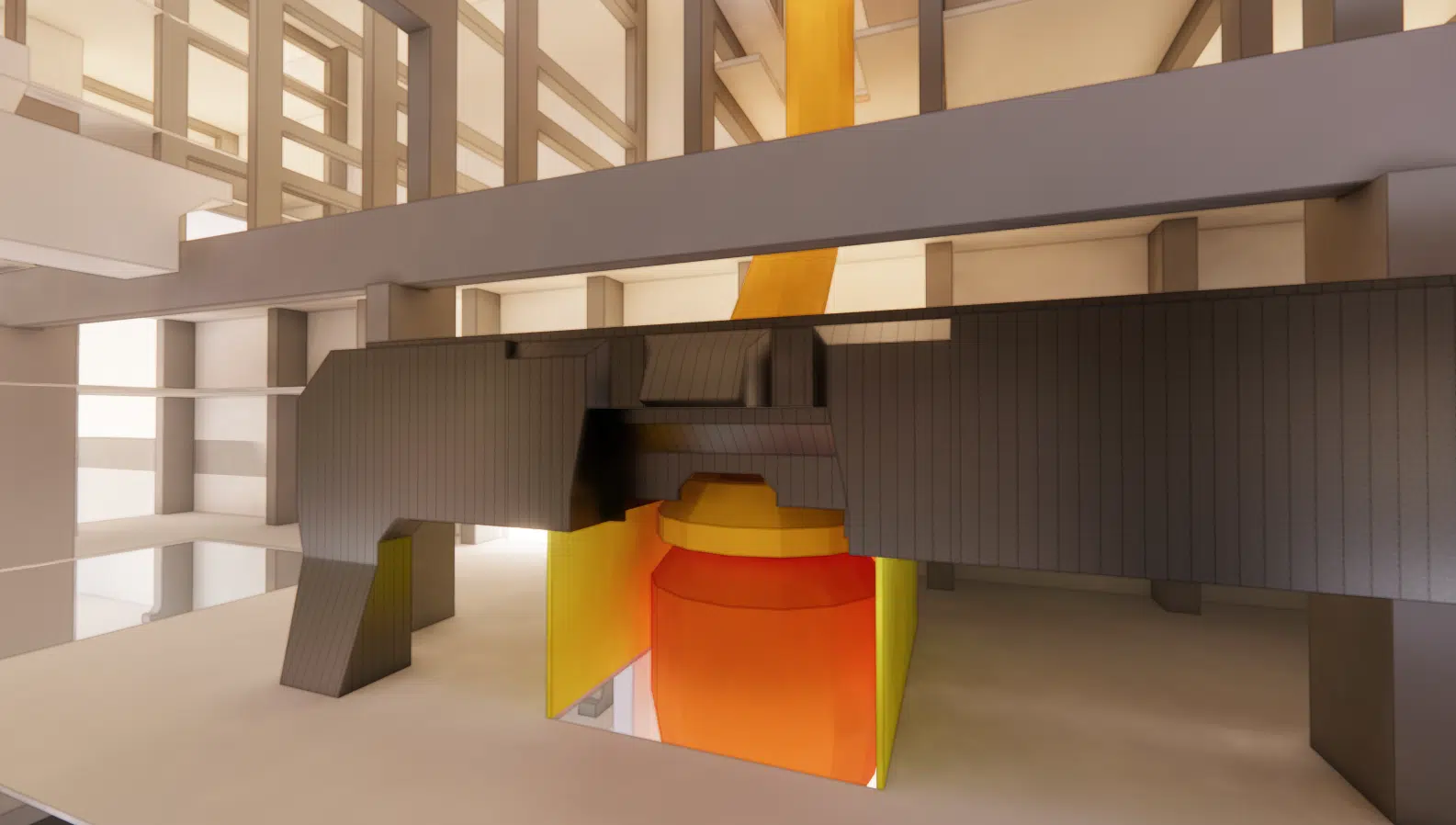

Modelo 3D de un convertidor
Modelo 3D de un convertidor

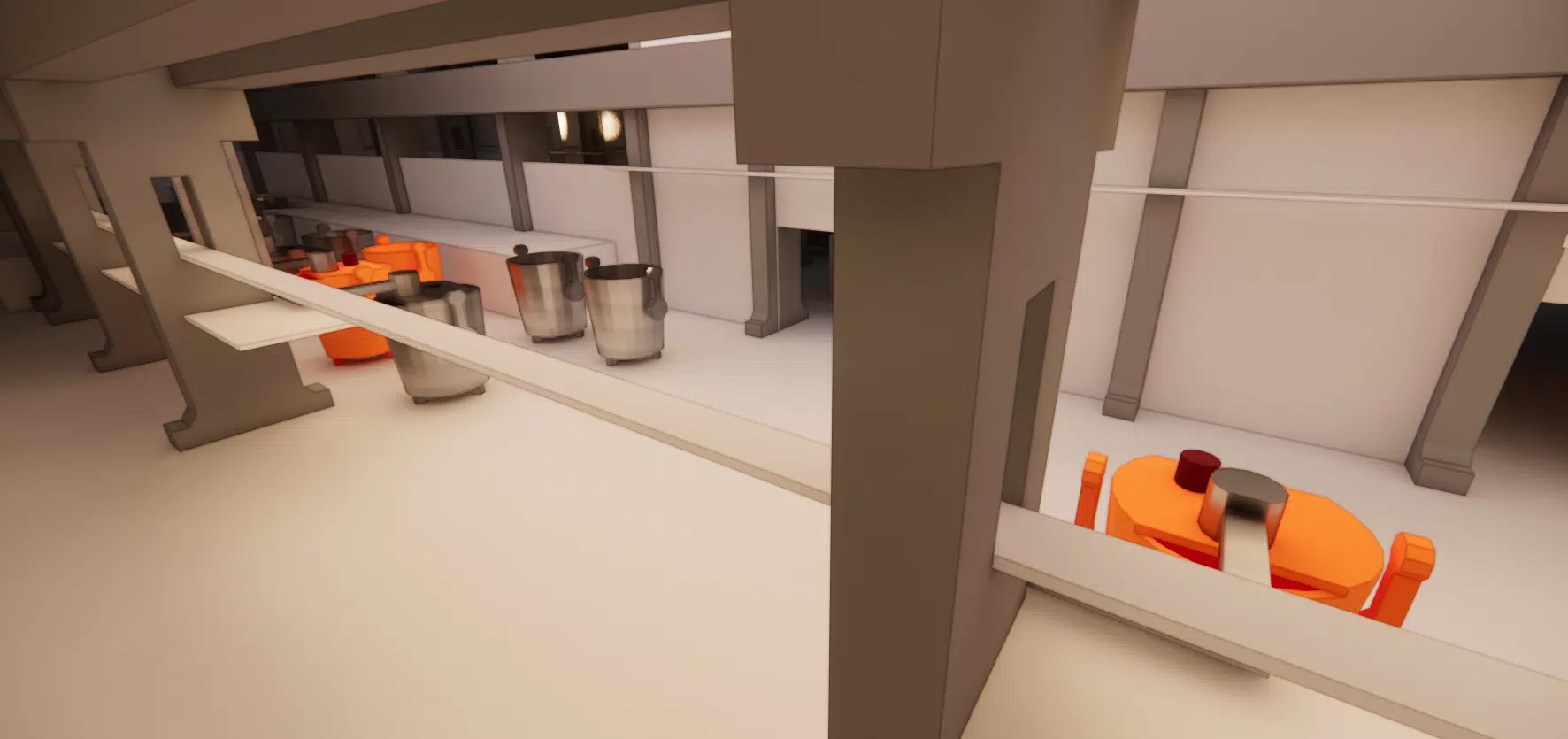

Modelo 3D de una cuchara en precalentamiento
Modelo 3D de una cuchara en precalentamiento

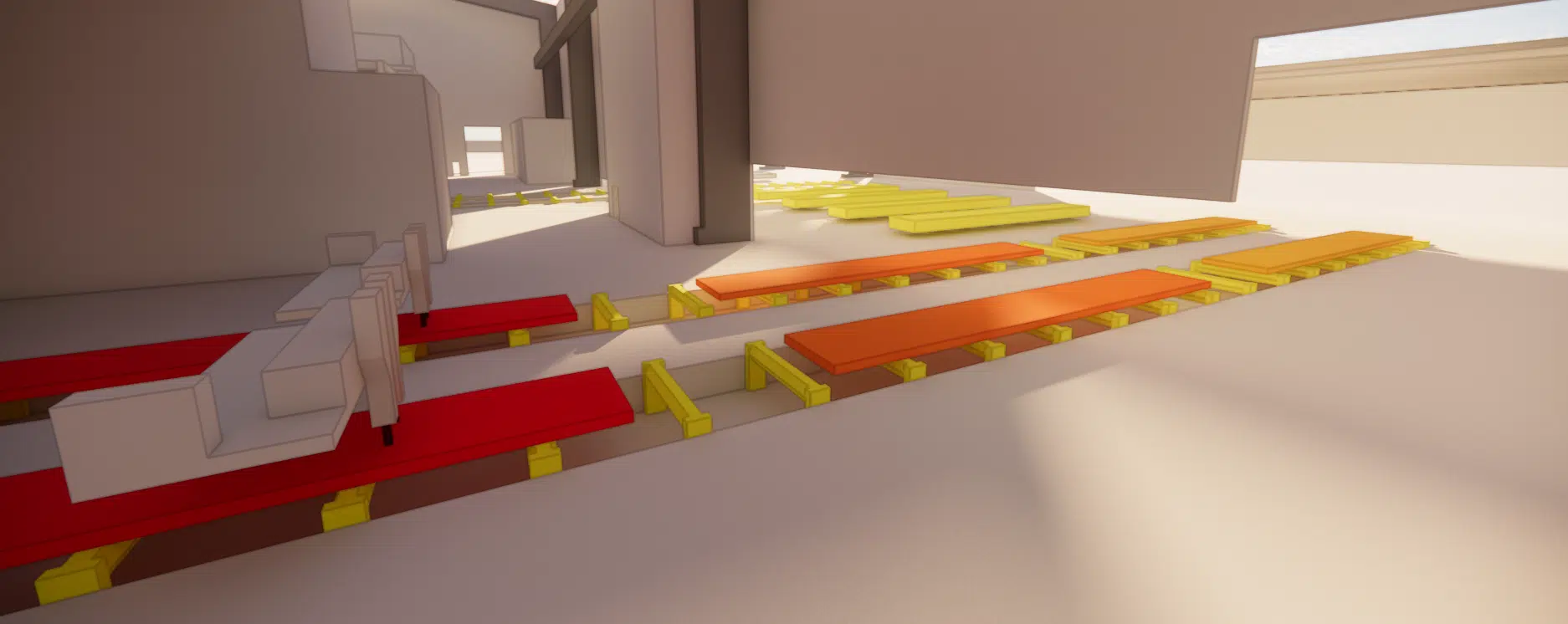

Modelo 3D de la zona de formaci\u00f3n de los planchones
Modelo 3D de la zona de formaci\u00f3n de los planchones

Por último, los dispositivos de ventilación existentes (lamas, aireadores, campanas) se integraron como condiciones de contorno, con caudales o velocidades procedentes de la auditoría. Este modelo permite evaluar el rendimiento actual del sistema, pero también probar virtualmente diferentes configuraciones para guiar las decisiones de diseño.

Simular los flujos para predecir, comparar, optimizar

EOLIOS utiliza un enfoque numérico basado en el método de los elementos finitos, que resuelve las ecuaciones que rigen los movimientos del aire y los intercambios térmicos en el volumen simulado. Se generó una malla híbrida 3D muy fina, con un refinamiento específico alrededor de las zonas de calor intenso y de las aberturas. Una primera serie de cálculos se realizó en régimen estacionario, sobre las condiciones nominales observadas durante la auditoría, para validar el rendimiento del sistema existente e identificar las zonas críticas. Las simulaciones pusieron en evidencia:

  • Una ascensión rápida de las masas de aire caliente a la altura de los convertidores y secadores, con velocidades verticales importantes.
  • Zonas de estancamiento térmico bajo la cubierta, en particular alrededor de equipos parados.
  • Una extracción insuficiente de los humos en algunas zonas, en relación con un tiro débil o una disposición inadecuada de las aberturas.
V\u00eddeo \u2014 Isosuperficie de temperatura, colada continua (interior)

Una de las grandes ventajas de la simulación es que da acceso a datos inaccesibles por medición directa: caudales que atraviesan los aireadores en cubierta, no instrumentables con toda seguridad, y velocidades de aire por encima de equipos a más de 1 200 °C. Como complemento de los cálculos estacionarios, algunas zonas críticas fueron objeto de un análisis dinámico en régimen transitorio, para comprender mejor la evolución de los flujos y la dispersión de los contaminantes en el tiempo. Con ayuda de trazadores escalares o de líneas de emisividad, estas visualizaciones permiten anticipar los picos de exposición, los tiempos de permanencia de los humos o las zonas de recirculación prolongada.

Definición · Régimen estacionario y transitorio

Un cálculo estacionario congela el flujo en un estado medio de equilibrio; un cálculo transitorio sigue su evolución en el tiempo. El primero valida los caudales de conjunto, el segundo revela los picos de exposición y los tiempos de permanencia de los humos.

V\u00eddeo \u2014 Isosuperficie de temperatura, acer\u00eda

Explorar escenarios para guiar las decisiones de diseño

Una ventaja mayor de la CFD es permitir una exploración rápida de escenarios de mejora, probando virtualmente diferentes modificaciones sin perturbar la explotación. EOLIOS simuló varias configuraciones jugando con la apertura o el cierre de lamas existentes, la adición de aireadores suplementarios y la modificación de su posicionamiento u orientación. Para garantizar la robustez de las soluciones, las simulaciones integraron varios escenarios extremos:

  • Una situación estival crítica, con un gradiente térmico débil y temperaturas exteriores elevadas.
  • Un escenario invernal desfavorable, con un viento frío opuesto al tiro natural, que afecta fuertemente a la evacuación de los humos.
  • Hipótesis de carga térmica y contaminante variables, desde la situación nominal hasta un caso desfavorable en el que todos los procesos emisores están activos simultáneamente.
Vídeo — Isosuperficie de temperatura, sin viento
Vídeo — Isosuperficie de temperatura, con viento

Estas simulaciones permitieron identificar las configuraciones más eficientes. Entre las soluciones eficaces: la reapertura de lamas en las fachadas expuestas al viento dominante, la adición focalizada de aireadores estáticos en cubierta en las zonas de estancamiento, y una mejor distribución de las aberturas entre las naves. Los beneficios pudieron cuantificarse: aumento de los caudales extraídos, reducción de las temperaturas ambientales, mejora del confort térmico y disminución del tiempo de permanencia de los contaminantes. Los resultados, explotables en forma de mapas de temperatura, de velocidades de aire, de líneas de corriente o de balances comparativos, permiten justificar técnicamente las decisiones de diseño.

Una herramienta de ayuda a la decisión y una palanca para la eficiencia energética

La CFD permite no solo comprender el funcionamiento actual de la instalación, sino también proyectar su evolución y su potencial de mejora. Es una herramienta de ayuda a la decisión valiosa para los explotadores, oficinas de estudios y responsables de seguridad. Identificando con precisión las zonas críticas, los disfuncionamientos aeráulicos y las oportunidades de optimización, permite:

  • Reforzar la seguridad de los operarios, asegurando una renovación de aire rápida en las zonas de fuerte emisión.
  • Mejorar el confort térmico, reduciendo las diferencias de temperatura y las zonas de sobrecalentamiento.
  • Reducir la huella energética del emplazamiento, optimizando la ventilación natural para evitar el recurso a sistemas mecánicos costosos.

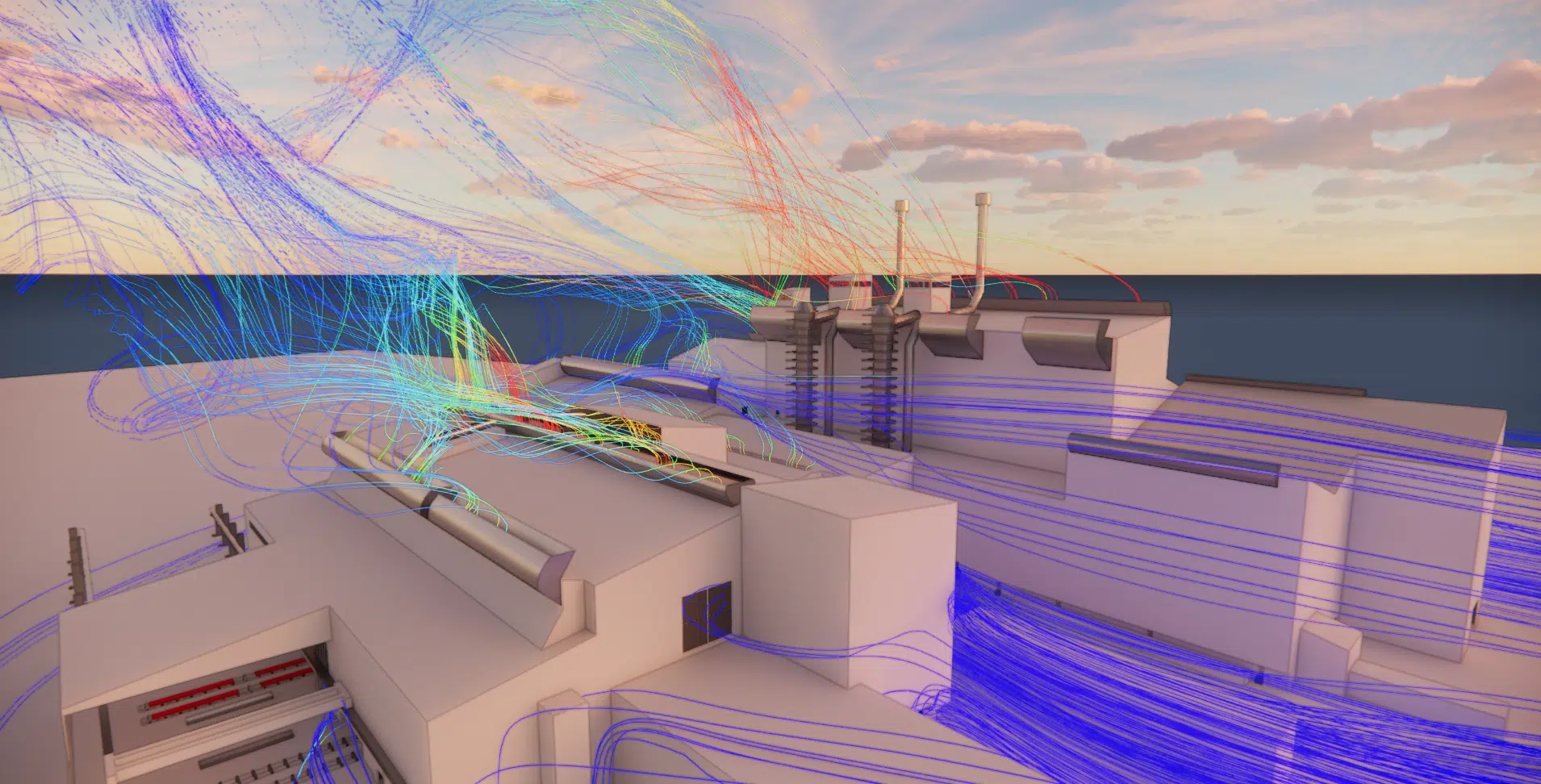

L\u00edneas de corriente en el exterior del emplazamiento
Visualizaci\u00f3n de las l\u00edneas de corriente en el exterior

Hacia una ventilación eficiente y adaptada a los retos industriales

Una cartografía completa para comprender y actuar

Gracias a los cálculos realizados, EOLIOS elaboró una cartografía detallada de los flujos de aire, de las líneas de corriente, de las zonas de estancamiento y de los caudales que atraviesan el conjunto del volumen estudiado. Las zonas de fuerte tiro térmico, cerca de los convertidores, de las cucharas llenas o de los planchones calientes, se traducen en ascensiones rápidas de aire caliente parcialmente canalizadas hacia los aireadores. Sin embargo, se identificaron varias zonas críticas:

  • Una estratificación térmica bajo la cubierta, marcada en las naves poco ventiladas, donde el aire caliente se acumula sin evacuación eficaz.
  • Zonas de recirculación, en los ángulos o alejadas de las corrientes principales, donde el aire viciado puede estancarse.
  • Una ventilación desequilibrada entre las naves, algunas de las cuales se benefician de caudales importantes mientras que otras permanecen subalimentadas de aire nuevo.

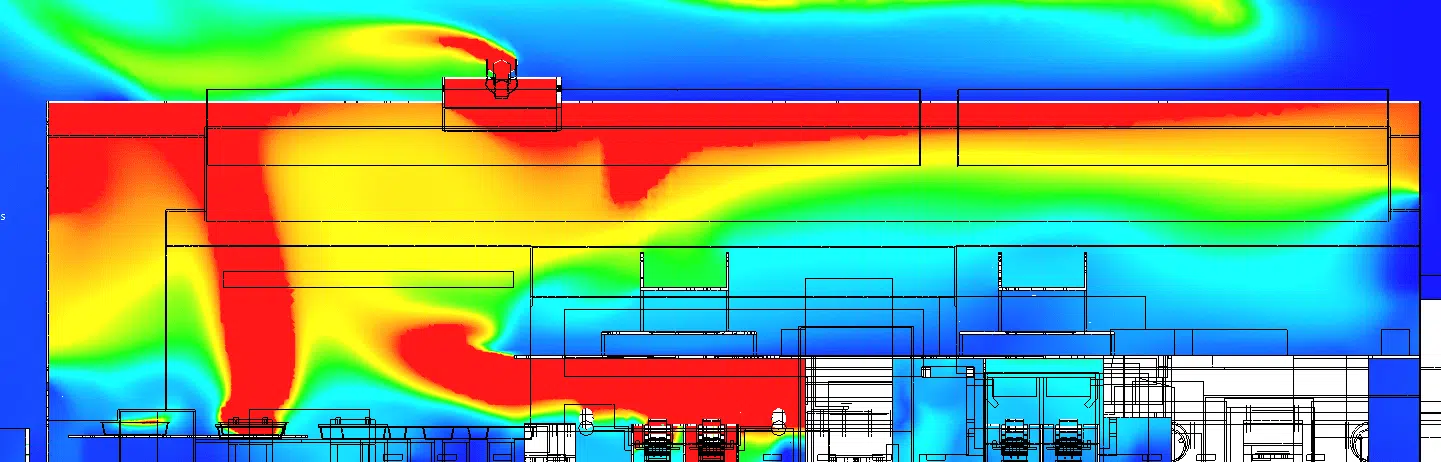

Corte de temperaturas — gradiente vertical
Corte de temperaturas, gradiente vertical

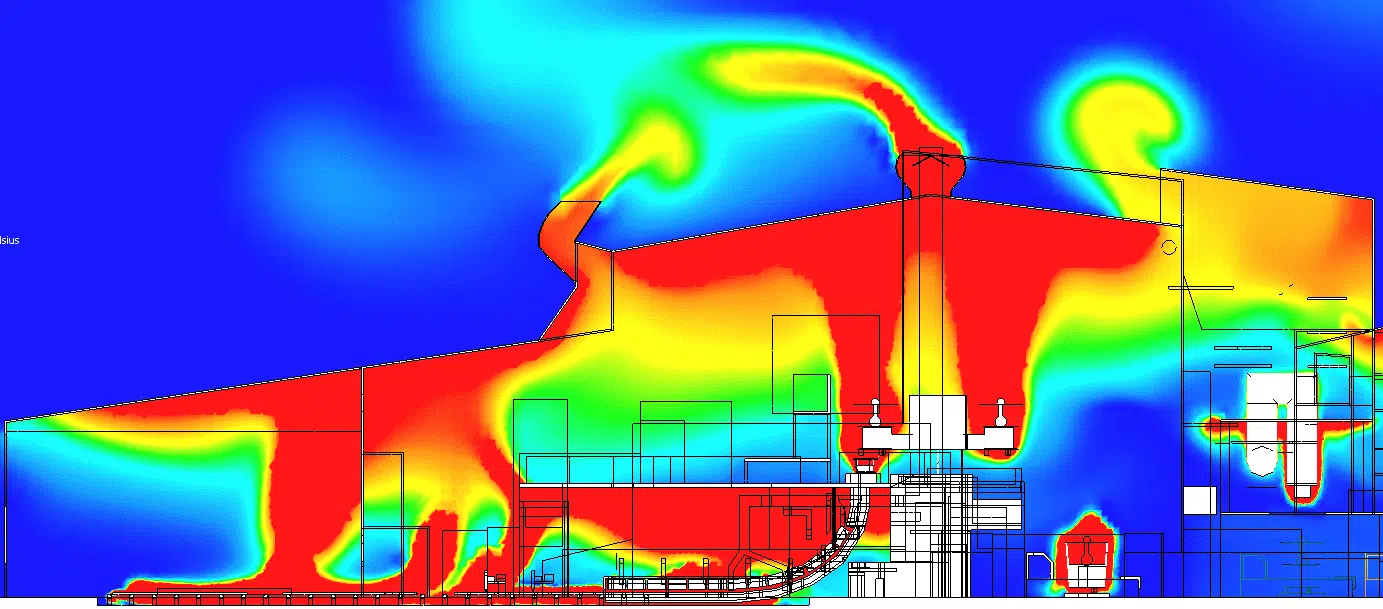

Corte de temperaturas en la nave
Corte de temperaturas en la nave

Estudios de escenarios: carga máxima, condiciones extremas

Para asegurarse de la robustez de las soluciones, las simulaciones se prolongaron con el estudio de varios escenarios desfavorables, más allá de las condiciones nominales:

  • Escenarios climáticos extremos: vientos muy débiles en verano, que limitan el tiro natural, o vientos violentos en invierno, que generan desequilibrios de presión en el edificio.
  • Escenarios de carga térmica y contaminante máxima, en los que el conjunto de los procesos emisores está activo simultáneamente, creando un cúmulo crítico de calor y de contaminantes.

Aunque puntuales, estas situaciones permiten probar la resiliencia del sistema de ventilación y dimensionar las aberturas para garantizar una renovación de aire mínima en todas las circunstancias.

Optimización de los dispositivos de ventilación: soluciones concretas

A partir de estos análisis, EOLIOS probó y comparó varios escenarios de optimización, ajustando virtualmente los dispositivos de ventilación: reapertura de lamas inactivas en las fachadas al viento dominante, adición de aireadores estáticos en las zonas de estancamiento, distribución más homogénea de las aberturas entre naves, y recalibrado de algunas extracciones mecánicas o sistemas de captación en la fuente.

Uno de los escenarios más eficaces consistió en aumentar la superficie de entrada de aire en las fachadas al viento y en implantar nuevos aireadores en cubierta. Esta configuración permitió un aumento significativo de los caudales de aire extraídos, un descenso notable de las temperaturas ambientales y una reducción marcada del tiempo de presencia de los contaminantes, sin inversiones pesadas ni interrupción mayor de la producción.

Para recordar. En una acería, la ventilación más eficaz no es la más costosa: actuar sobre la posición y la apertura de los aireadores existentes basta a menudo para restablecer el tiro térmico y hacer bajar temperaturas y contaminantes, sin obras pesadas ni parada de la producción.

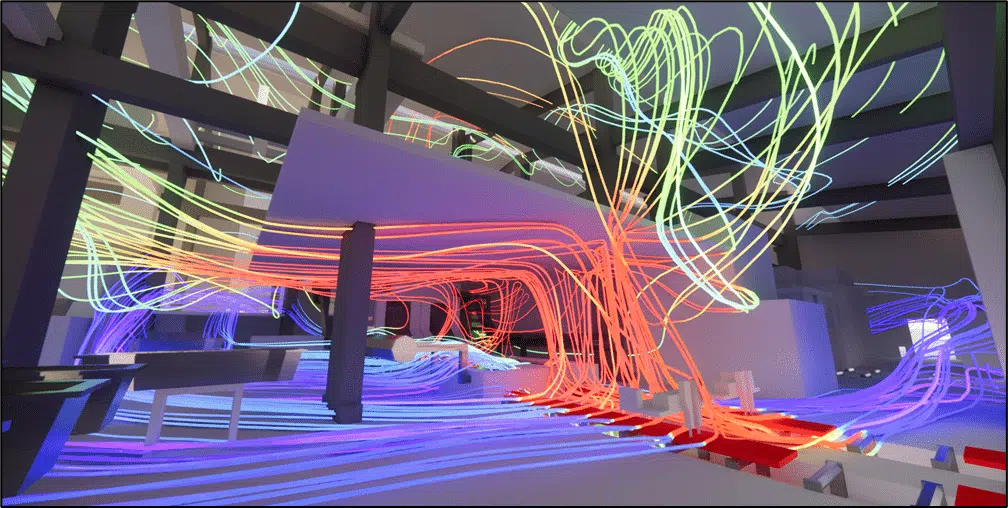

L\u00edneas de corriente coloreadas por temperatura — colada
L\u00edneas de corriente coloreadas por temperatura, formaci\u00f3n de los planchones
V\u00eddeo \u2014 Isosuperficie de temperatura, volteador de colada continua

Calidad del aire y control de los contaminantes: una cuestión sanitaria

El estudio permitió caracterizar la calidad del aire interior y anticipar la exposición de los operarios a los contaminantes del proceso siderúrgico (monóxido de carbono, polvo fino y ultrafino metálico, humos de desescoriado y de oxidación de los planchones). La simulación integró estudios escalares CFD que reproducen la dispersión de los contaminantes según varios escenarios de ventilación. Los resultados pusieron en evidencia:

  • Zonas de concentración elevada bajo la cubierta y cerca de los procesos activos.
  • Una dispersión lenta de los contaminantes en caso de ventilación natural insuficiente.
  • Riesgos de exposición localizada para los operarios cercanos a las fuentes.

Cruzados con los resultados de la auditoría y las referencias reglamentarias, estos análisis permitieron determinar las necesidades de protecciones individuales (EPI), las necesidades de captación en la fuente y los refuerzos focalizados de ventilación. Constituyen también un apoyo valioso para un expediente de puesta en conformidad ICPE, si se requiere.

Hacia una estrategia de ventilación industrial dominada

Combinando los datos de campo, las simulaciones numéricas y las exigencias de seguridad, EOLIOS propuso una estrategia global de ventilación adaptada a las especificidades del emplazamiento:

  • Una arquitectura de ventilación natural optimizada, que aprovecha el tiro térmico y los vientos dominantes.
  • Un reequilibrio de los caudales de aire entre las diferentes zonas de producción.
  • Una reducción medible de las temperaturas y de las concentraciones de contaminantes, respetando los VLEP.

Esta estrategia puede aplicarse progresivamente, a través de acciones simples y pragmáticas, para construir un sistema de ventilación robusto, duradero y compatible con las evoluciones futuras del emplazamiento.

Saber hacer: el diseño de la ventilación natural industrial
FAQ

Preguntas frecuentes

Ventilación natural, VLEP y simulación CFD en una acería.

¿Basta la ventilación natural en una acería?

Asegura la renovación de aire general por tiro térmico, pero no basta por sí sola cerca de las fuentes: se complementa con una captación mecánica lo más cerca posible de los convertidores y de la colada. Un enfoque similar se aplicó en nuestro proyecto ventilación natural de una acería.

¿Qué son las VLEP y por qué vigilarlas?

Los Valores Límite de Exposición Profesional fijan las concentraciones máximas admisibles de contaminantes (CO, polvo metálico) en el aire respirado. Superarlos exige medidas correctivas: captación en la fuente, ventilación localizada o EPI.

¿Por qué combinar ventilación natural y captación mecánica?

La ventilación natural es robusta y económica pero poco controlable; la captación mecánica apunta a las emisiones en la fuente pero consume energía. Combinarlas da un sistema híbrido a la vez eficiente y sobrio.

¿Qué aporta la simulación CFD frente a las mediciones in situ?

Da acceso a datos inaccesibles por medición: caudales que atraviesan los aireadores de cubierta, velocidades de aire por encima de equipos a más de 1 200 °C. Permite además probar escenarios (verano sin viento, invierno con viento contrario) sin perturbar la producción.

¿Qué soluciones concretas surgen del estudio?

Reapertura de lamas en las fachadas al viento dominante, adición focalizada de aireadores estáticos en las zonas de estancamiento y mejor distribución de las aberturas entre naves. Resultado: caudales extraídos en aumento, temperaturas y tiempos de residencia de los contaminantes a la baja, sin obras pesadas.

Síntesis

Síntesis en vídeo del estudio

Estudio termo-aeráulico CFD de una acería: auditoría in situ (anemometría, ensayos de humo, imagen infrarroja), modelo 3D completo calibrado sobre las fuentes de calor, simulaciones estacionarias y transitorias de los flujos y los contaminantes, y escenarios de optimización de los aireadores para un mejor confort térmico y una calidad del aire conforme a las VLEP.

Ensayos de humo en la acería — síntesis de la misión · EOLIOS Ingeniería
Descubrir otros proyectos

Nuestros otros proyectos de industrias.

Todos los proyectos
Explorar el ámbito

Industrias: continúe la visita.

Experiencia CFD, proyectos realizados y dosieres técnicos: todo el ámbito Industrias en un único punto de acceso.

CFDIngenieros expertos
20+Países
I+DInvestigación e innovación
Contacto

¿Un emplazamiento industrial que ventilar?

Lo más sencillo es hablarlo juntos. Nuestros ingenieros te responden con una primera lectura técnica.
