Regulación de persianas.

Dimensionamiento de la regulación de las persianas

EOLIOS aporta su experiencia en aeráulica urbana y de las grandes estructuras con el fin de proponer una regulación eficaz de las persianas — determinante para la preservación de los toldos exteriores.

El toldo es una protección eficaz contra el sol. Las persianas están motorizadas y reguladas a partir de anemómetros, que provocan el repliegue automático de las persianas en cuanto se supera un umbral de viento.

La norma europea 89/106/CEE «Productos de construcción» especifica las exigencias de rendimiento que deben cumplir las persianas exteriores que equipan los edificios. Exige indicar a qué velocidad de viento puede resistir el toldo. Se ha determinado una clasificación en cuatro clases para que el consumidor pueda diferenciarlas fácilmente: a cada clase corresponde un valor máximo de viento, dado en Beaufort o en km/h.

La escala de Beaufort

La escala de Beaufort es una escala de medición empírica, que consta de 13 grados (de 0 a 12), de la velocidad media del viento sobre una duración de diez minutos, utilizada en los medios marítimos.

Un anemómetro analiza de forma permanente la intensidad del viento. En cuanto se supera el umbral de tolerancia, la persiana se repliega automáticamente. Es esencial elegir un entorno sin obstáculo y sin perturbación aeráulica para obtener datos precisos.

Análisis de las velocidades de viento correlacionadas

Como puede intuirse, el viento medido a la altura de los anemómetros no es coherente con el que llega a la altura de las persianas, lo que puede provocar una destrucción prematura de estas últimas.

En efecto, las velocidades de viento son particulares en cada punto de la cubierta y de las fachadas del edificio: las velocidades de aire en los anemómetros no están necesariamente correlacionadas con las velocidades en fachada, donde se sitúan las persianas. Fenómenos locales modifican la distribución de los flujos y pueden perturbar el funcionamiento de los sistemas de medición.

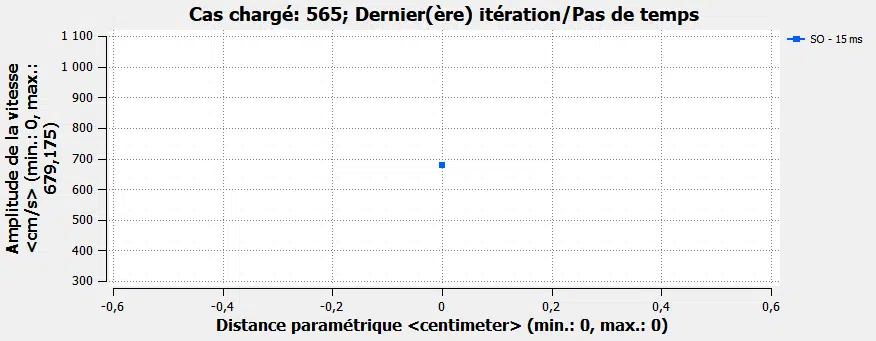

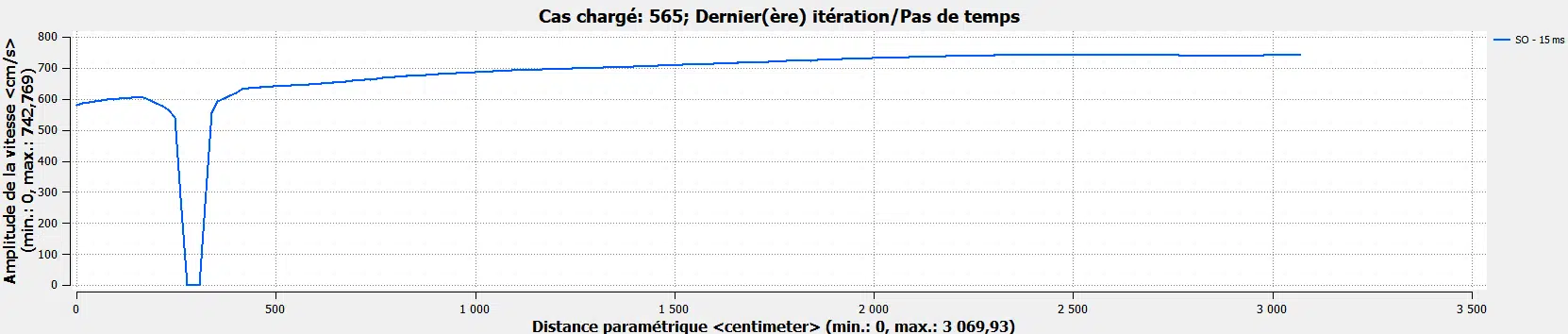

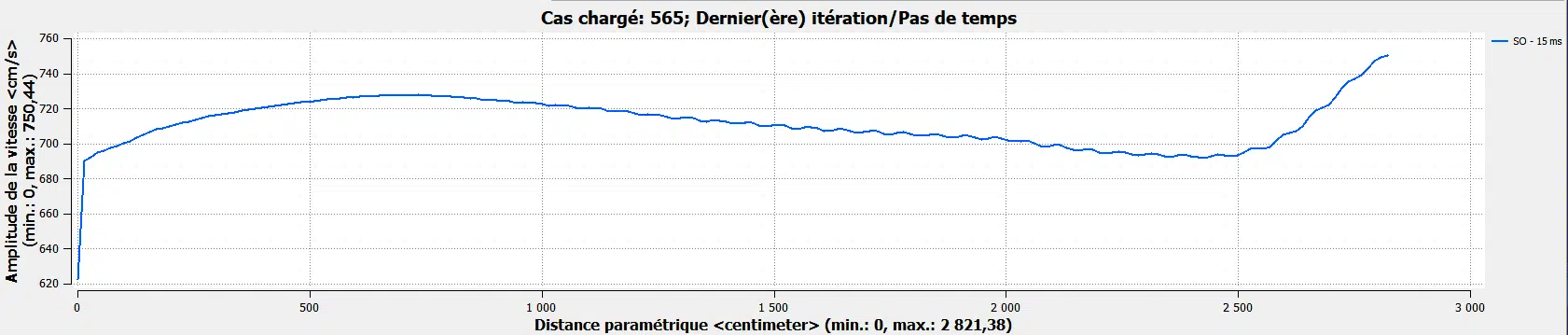

Nuestros estudios tienen en cuenta el conjunto de los detalles geométricos necesarios para la resolución de las problemáticas. Varios niveles de escala — edificio (barrio), terraza (zona), cortavientos (elementos particulares) — se afinan por separado de manera que aumente la resolución en las zonas de estudio. Tablas de análisis recogen los perfiles de las velocidades de viento a la altura de las persianas o en zonas críticas, comparados con el punto de medición del anemómetro:

En función de los resultados de los análisis y de la colocación definitiva de los anemómetros, se propone una ley de reprogramación, teniendo en cuenta los vientos más desfavorables para las persianas.

Medición del viento en el emplazamiento

Podemos realizar pruebas de humo para comprender y resituar las trayectorias particulares del viento a la altura de las persianas y de los anemómetros (zona terraza y cubierta). Producimos entonces una serie de esquemas que explican las grandes líneas del viento en el emplazamiento, la aeráulica específica por planta y el comportamiento de los anemómetros respecto a las persianas. Estos análisis de humo se restituyen mediante vídeos, para que el explotador obtenga una comprensión general del impacto del viento sobre el edificio (para un solo viento) en relación con los anemómetros. Se identifican las persianas sometidas al arrancamiento más crítico.

En paralelo, realizamos mediciones con anemómetro portátil a la altura de las persianas y de los anemómetros, para que el explotador pueda estudiar los retornos de la GTC (gestión técnica centralizada) y comprender con más precisión los efectos aeráulicos en las zonas físicamente accesibles. El posicionamiento de cada anemómetro se audita y los efectos de emplazamiento se explican; levantamientos anemométricos simultáneos permiten determinar los factores de escala entre zonas de persianas accesibles y zonas de anemómetros.

EOLIOS se desplaza generalmente dos veces al emplazamiento para dos auditorías similares, bajo vientos diferentes. Estas auditorías dependen de las condiciones meteorológicas y solo pueden preverse con 48 h de antelación; si las condiciones de seguridad lo permiten, los ingenieros de EOLIOS pueden actuar de forma autónoma. Más allá del simple informe de mediciones, EOLIOS recomienda la modificación de la ubicación de los anemómetros y avisa al explotador si un nuevo posicionamiento puede incluir orígenes de viento para los que sus resultados quedarían obsoletos.

Esta campaña de mediciones y análisis permite optimizar el funcionamiento de los anemómetros, pero no puede ser exhaustiva — solo pueden estudiarse las zonas accesibles. Proponemos en este marco, de forma opcional, estudios numéricos que permiten obtener una comprensión más precisa de los fenómenos aeráulicos.
