Desde la creación de su centro de entrenamiento en Poissy, el PSG se enfrentaba a velocidades de viento elevadas en los campos profesionales, lo que dificultaba el entrenamiento de los jugadores.
Desde la creación de su nuevo centro de entrenamiento en Poissy, el PSG se enfrentaba a problemas de velocidades de viento elevadas en los campos profesionales, lo que dificultaba el entrenamiento de los jugadores.
EOLIOS Ingeniería aportó su pericia técnica a la comprensión y a la modelización aeráulica del centro de entrenamiento del PSG mediante la realización de estudios CFD.
El objetivo: comprender los flujos, identificar las zonas más ventosas y definir medidas de protección que garanticen seguridad, confort y rendimiento para los atletas y el personal técnico.
Lo esencial. En el centro de entrenamiento del PSG en Poissy, velocidades de viento elevadas en los campos profesionales perturbaban las sesiones. EOLIOS combinó una campaña de medición in situ (anemómetros adaptados al fútbol, pruebas de humo) con la simulación CFD para localizar las zonas de sobrevelocidad, aprovechar la pantalla aeráulica del edificio norte y proponer protecciones (cortavientos, pantallas, vegetación) al servicio de la seguridad, el confort y el rendimiento.
En primer lugar era crucial comprender la dirección y la velocidad del viento en el emplazamiento. EOLIOS Ingeniería utilizó los datos meteorológicos locales e imágenes de satélite para obtener una visión completa. Después, gracias a simulaciones CFD sofisticadas, la empresa modelizó el entorno de flujo del viento del centro de entrenamiento, teniendo en cuenta las características específicas del emplazamiento: edificios, campos de juego y formaciones topográficas circundantes.
El estudio CFD realizado por EOLIOS permitió un análisis detallado del flujo en el interior y alrededor del centro de entrenamiento del PSG. Este análisis permitió detectar las zonas donde el viento era más fuerte y los factores que contribuían a esa situación. Gracias a esta información, se adoptaron medidas para atenuar el impacto del viento en los campos de entrenamiento.

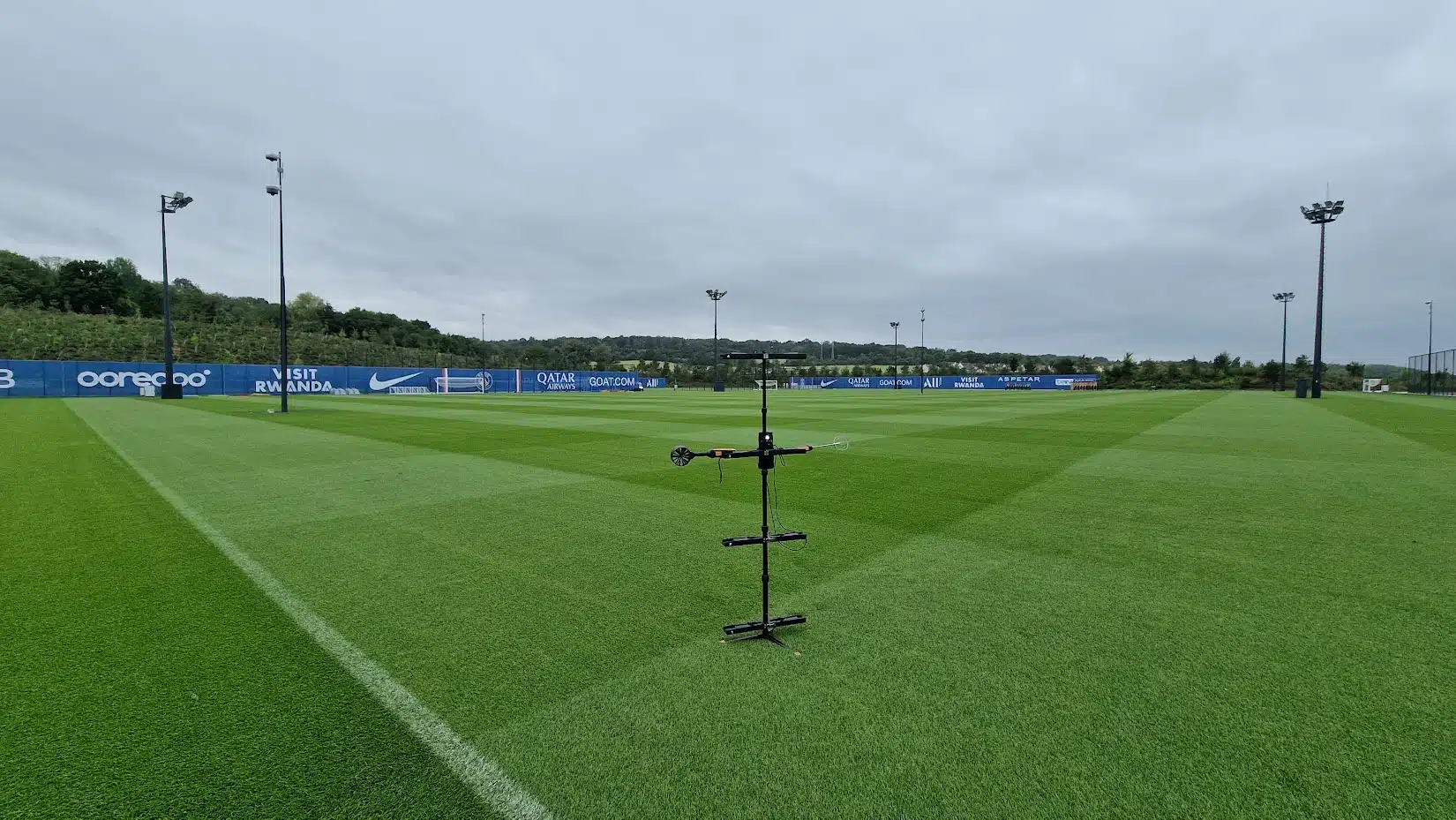

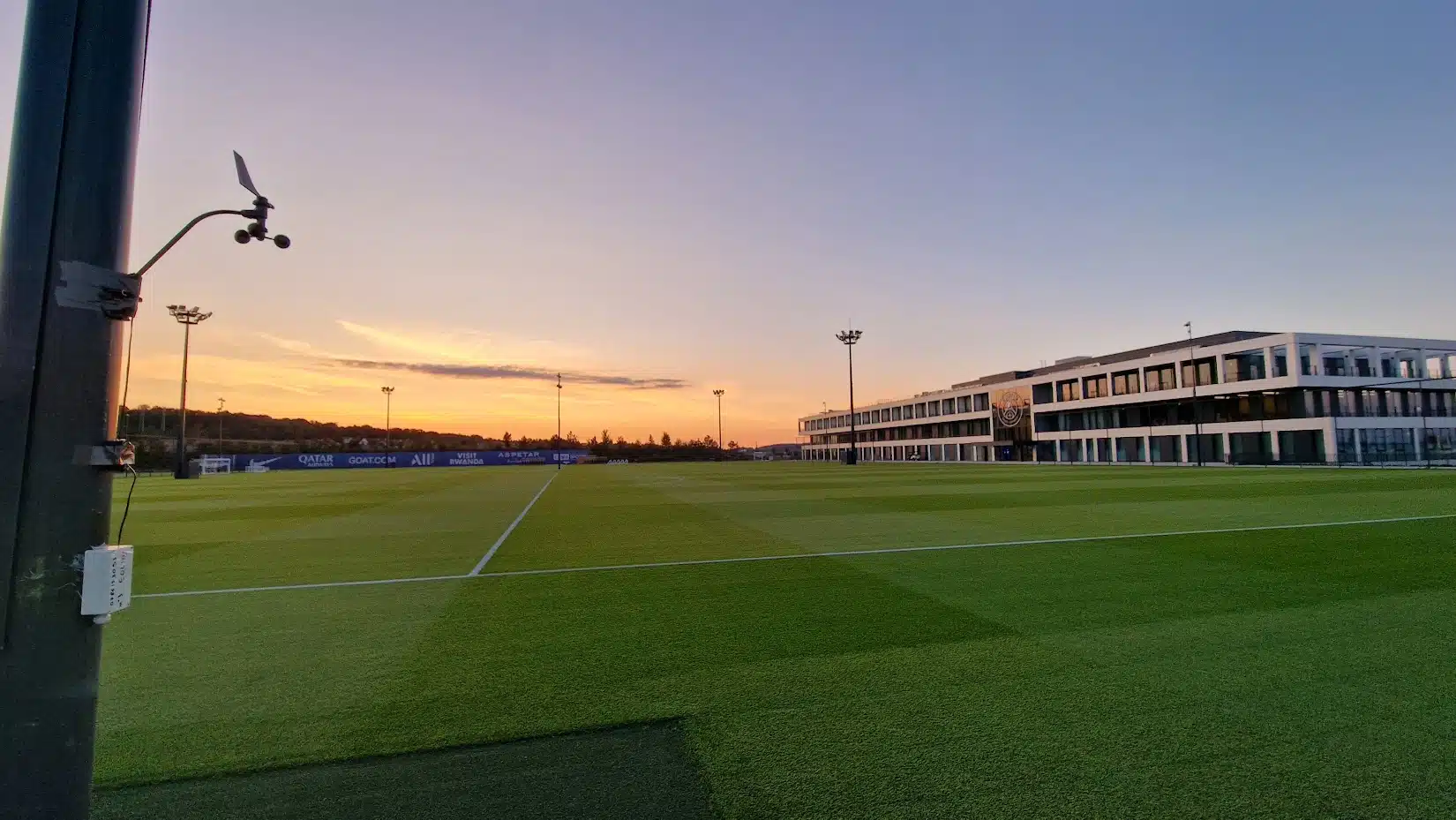

La medición del viento en el centro de entrenamiento es esencial para comprender las condiciones aerodinámicas a las que se enfrentan los jugadores durante sus sesiones. EOLIOS lleva a cabo una campaña de medición con anemómetros específicamente adaptados a los campos de fútbol, para aportar datos valiosos sobre las variaciones de velocidad y de dirección del viento.
La primera etapa consiste en un análisis exhaustivo del emplazamiento para identificar los puntos estratégicos de instalación de los anemómetros, posiciones clave en los campos o zonas expuestas a condiciones de viento particulares. Los expertos se apoyan en programas de modelización aerodinámica y en los datos meteorológicos locales para seleccionar con precisión esas ubicaciones.
El objetivo principal de las pruebas de humo es visualizar los movimientos del aire a diferentes alturas sobre el suelo. Realizadas con generadores de humo que producen un humo visible, permiten observar visualmente cómo el viento se desplaza e interactúa con el entorno.
Los datos recopilados se analizan después en detalle por los expertos de EOLIOS, con el fin de comprender los movimientos del viento, las zonas de turbulencia o de fuertes corrientes de aire. Esta información es esencial para tomar decisiones fundamentadas: acondicionamiento del campo, disposición de las estructuras circundantes o elección de técnicas de entrenamiento adaptadas a las condiciones de viento.
Emisión de humo visible sobre el campo para observar, en condiciones reales, la trayectoria del viento a diferentes alturas. Calibran y validan las simulaciones CFD confrontando el modelo con el flujo realmente percibido.

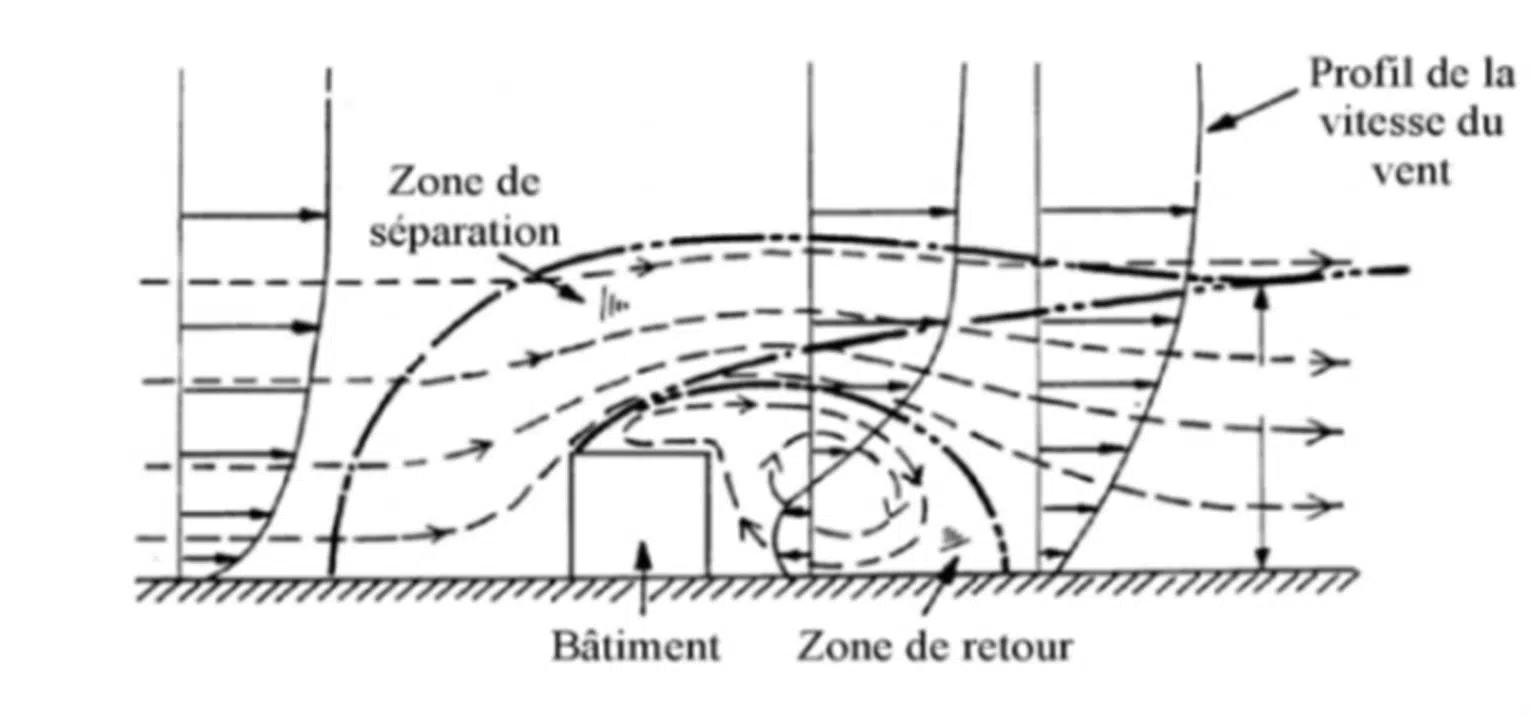

En este estudio, la modelización precisa del entorno es muy importante: la topografía es responsable de los fenómenos de viento que se producen en los campos. Por ejemplo, el edificio situado en la parte norte del emplazamiento actúa como una pantalla aeráulica.
Un edificio u obstáculo que resguarda del viento la zona situada detrás de él. Aquí el edificio norte protege ya una parte de los campos : la modelización cuantifica este efecto para aprovecharlo y focalizar las zonas que siguen expuestas.
El confort aeráulico designa la calidad del aire y las condiciones de ventilación en un espacio cerrado o exterior. Un entorno aeráulicamente confortable contribuye no solo al bienestar físico, sino también a la productividad y a la salud general.
En un campo de fútbol, el confort aeráulico desempeña un papel crucial en la experiencia de los jugadores, influyendo en su rendimiento y su bienestar. Una buena circulación del aire ayuda a regular la temperatura ambiente y a disipar el calor corporal generado por el esfuerzo. Sin embargo, un flujo demasiado rápido es perjudicial para la práctica deportiva y puede resultar desagradable para los jugadores.
A recordar. El objetivo no es cortar todo el viento sino dominar las sobrevelocidades : una ventilación moderada sigue siendo útil para disipar el calor del esfuerzo, mientras que un viento demasiado rápido perjudica el juego y falsea la trayectoria del balón.

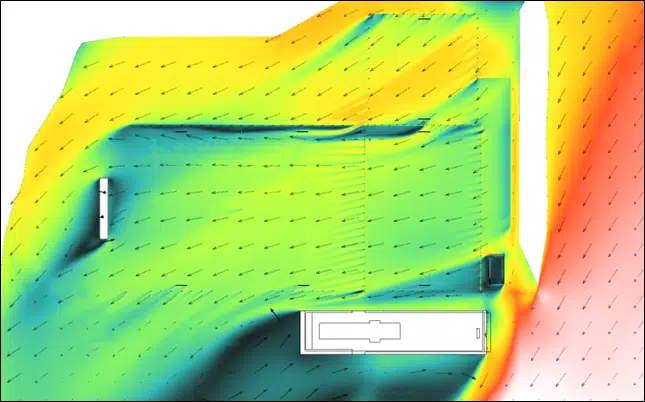

Los resultados de la simulación CFD de un campo de fútbol ofrecen una perspectiva valiosa sobre los comportamientos de flujo y de turbulencia durante un partido. Estas simulaciones ayudan a comprender y optimizar el rendimiento de los jugadores, analizando el efecto de la ventilación, de las condiciones meteorológicas y del diseño de las infraestructuras.
Se tienen en cuenta varios factores: geometría del campo, características de los jugadores, velocidad y dirección del viento, temperatura y humedad. La CFD puede, por ejemplo, determinar las zonas de fuerte turbulencia que afectan a la trayectoria del balón, y analizar el efecto de la topografía circundante (edificios, árboles) sobre los flujos, para tomar decisiones fundamentadas en el diseño de las soluciones técnicas.
Existen varias soluciones técnicas según el objetivo perseguido y las restricciones del emplazamiento:
Estas soluciones pueden combinarse según las necesidades, teniendo en cuenta las condiciones ambientales locales y las normas climáticas.
Saber hacer: la medición y la simulación del confort frente al viento en entorno urbanoViento en los campos, medición in situ y confort frente al viento de un centro de entrenamiento.
Una ventilación moderada ayuda a disipar el calor del esfuerzo, pero un viento demasiado rápido degrada el confort, fatiga a los jugadores y falsea la trayectoria del balón. Ver también nuestro dosier sobre la CFD como alternativa a las pruebas en túnel de viento.
Mediante una campaña in situ : anemómetros adaptados a los campos registran velocidad y dirección de forma continua, complementados por pruebas de humo que hacen visible el flujo. Estos datos calibran la simulación.
Un edificio u obstáculo que resguarda del viento la zona situada detrás de él. Aquí el edificio norte protege ya una parte de los campos ; la simulación cuantifica este efecto para focalizar las zonas todavía expuestas.
Barreras y pantallas, acondicionamiento paisajístico (setos densos), muros cortavientos, pantallas y redes, o diseño y orientación de los edificios. Se combinan según el emplazamiento y los vientos dominantes.
Las mediciones anclan el modelo en la realidad ; la CFD permite después probar escenarios imposibles de reproducir en el sitio.
