¿Qué es una pérdida de carga?
En una red aeráulica (conductos de ventilación, control de humos, aire de proceso) como en una red hidráulica (agua fría, calefacción, fluidos industriales), el fluido pierde presión al circular. Esta caída de presión, la pérdida de carga, es exactamente la energía que el ventilador o la bomba debe aportar para mantener el caudal.
Lo esencial. Cada metro de conducto y cada singularidad sustrae presión al fluido. Esa detracción se paga directamente en electricidad: es lo que fija la potencia, y por tanto el consumo, de los ventiladores y las bombas. EOLIOS reconstruye el gemelo digital de la red, resuelve el flujo por CFD y cuantifica la pérdida de carga partida por partida, en aire como en agua. El objetivo: dimensionar con la mayor precisión los ventiladores y las bombas de las redes complejas, reducir su coste energético y rediseñar los conductos para eliminar las pérdidas evitables.
Es la caída de presión total que sufre un fluido al circular a través de una red. Se mide en pascales (aire) o en metros de columna de fluido (agua) y fija el punto de funcionamiento del ventilador o de la bomba: cuanto más elevada es, más energía hay que aportar y mayor es el consumo.
Una cuestión directa de consumo y de dimensionamiento
La pérdida de carga total de una red determina el punto de funcionamiento de las máquinas que hacen circular el fluido. Una red demasiado resistente impone ventiladores y bombas más potentes, que consumen más durante toda su vida y envejecen más rápido. A la inversa, una pérdida de carga controlada permite elegir máquinas más sobrias, que funcionan a un régimen más bajo y más silencioso.
En las redes complejas, muy ramificadas o congestionadas, la estimación mediante ábacos alcanza pronto sus límites: las interacciones entre ramales, las singularidades próximas y los desequilibrios de caudal falsean el cálculo. La simulación CFD elimina esta incertidumbre y permite dimensionar el ventilador o la bomba con la mayor precisión, sin el costoso margen de seguridad que se añade por prudencia cuando la pérdida de carga real se desconoce.
| Red | Fluido & máquina | Ejemplos | Retos típicos |
|---|---|---|---|
| Aeráulica | Aire · ventiladores | Conductos HVAC, control de humos, aire de proceso, chimeneas | Consumo, ruido, equilibrado de caudales |
| Hidráulica | Agua o fluidos · bombas | Agua fría, calefacción, circuitos industriales | Consumo, cavitación, equilibrado de ramales |
Estudiar
- Concepción, análisis, optimización
- Distribución de velocidades y presiones
- Régimen estacionario o transitorio
Dimensionar
- Ventiladores y bombas con la mayor precisión
- Conductos, secciones y singularidades
- Equilibrado de las redes complejas
Asesorar
- Redes aeráulicas e hidráulicas
- Reducción de los costes energéticos
- Proyectos internacionales
Pérdidas lineales y pérdidas singulares
Una pérdida de carga se descompone siempre en dos familias, ya se trate de aire o de agua. Distinguirlas es entender dónde actuar para reducir la resistencia de una red.
Las pérdidas lineales
Provienen del rozamiento continuo del fluido con las paredes. Crecen con la longitud de la red, la viscosidad del fluido y la rugosidad de las conducciones, y dependen del régimen de flujo, caracterizado por el número de Reynolds: laminar, transitorio o turbulento. Cada régimen modifica la relación entre las fuerzas de inercia y las fuerzas viscosas, y por tanto la forma en que la energía se disipa a lo largo del recorrido.
Las pérdidas singulares

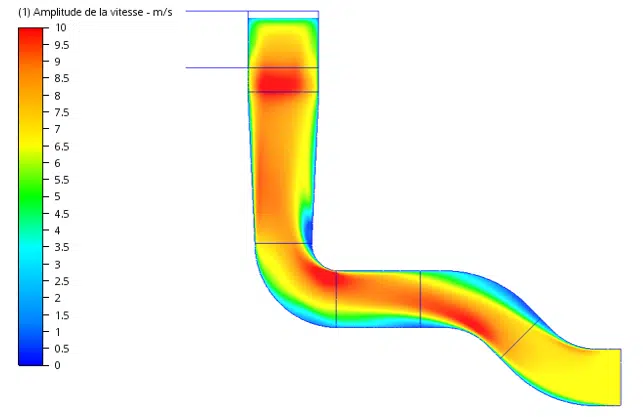

Se concentran en los accidentes del recorrido: codos, tes, válvulas, cambios de sección, compuertas, filtros e intercambiadores. En esos puntos el flujo se separa de la pared, acelera y forma torbellinos que disipan bruscamente energía. En una red real, cada singularidad se caracteriza por un coeficiente de pérdida propio, muy sensible a la geometría exacta y a la proximidad de los demás accesorios.
Sin control, estas perturbaciones complican la evaluación de las pérdidas y hacen la red menos eficiente y más costosa de explotar. También pueden generar ruido, vibraciones y un desequilibrio de los caudales entre ramales, como en el dimensionamiento de las chimeneas industriales, donde la pérdida de carga condiciona directamente el tiro. La simulación CFD ofrece un análisis exhaustivo de estos fenómenos y soluciones a medida para maximizar la eficiencia energética y prolongar la vida de la instalación.

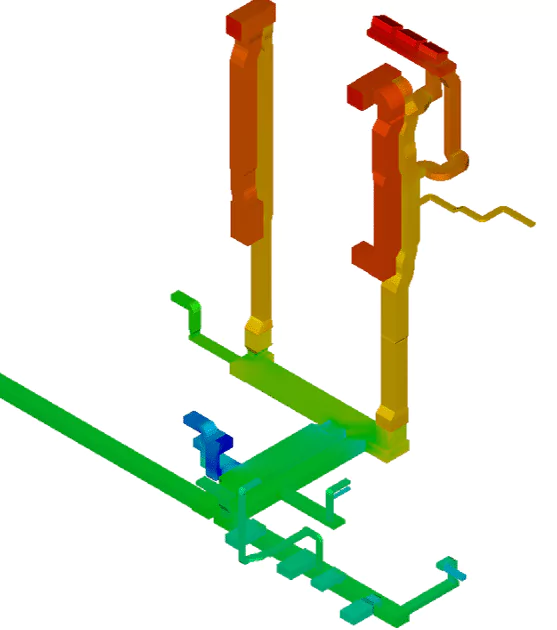

El gemelo digital CFD de la red
La geometría completa de la red y de sus singularidades se reconstruye en tres dimensiones, y luego se modeliza mediante simulación CFD. Este gemelo digital reproduce fielmente el comportamiento del fluido, allí donde los ábacos clásicos solo dan un valor global y aproximado.
Las etapas del cálculo
De la maqueta al campo de presión
- Reconstrucción 3D de la geometría de la red, conductos y accesorios incluidos.
- Malla de varios millones de celdas, refinada a lo largo de las paredes.
- Condiciones de contorno : caudales, presiones, velocidades de entrada y de salida.
- Resolución de las ecuaciones de Navier-Stokes en cada celda del dominio.
- Post-procesado : presión, velocidad y dirección del fluido en todo punto.
Cerca de las paredes, la malla se densifica para resolver finamente el gradiente de velocidad. Esta precisión, controlada por el parámetro y+, condiciona la fidelidad del cálculo de las pérdidas por rozamiento así como la de las fuerzas ejercidas sobre las superficies.
Los modelos de turbulencia k-ε o LES capturan la influencia de las fluctuaciones sobre la disipación de energía. Según los objetivos, el estudio se realiza en régimen estacionario, para un punto de funcionamiento, o transitorio, para seguir la evolución de los campos en el tiempo. El resultado es una imagen continua y físicamente fiel del flujo, utilizable tanto para el cálculo de las pérdidas como para el análisis del desgaste.

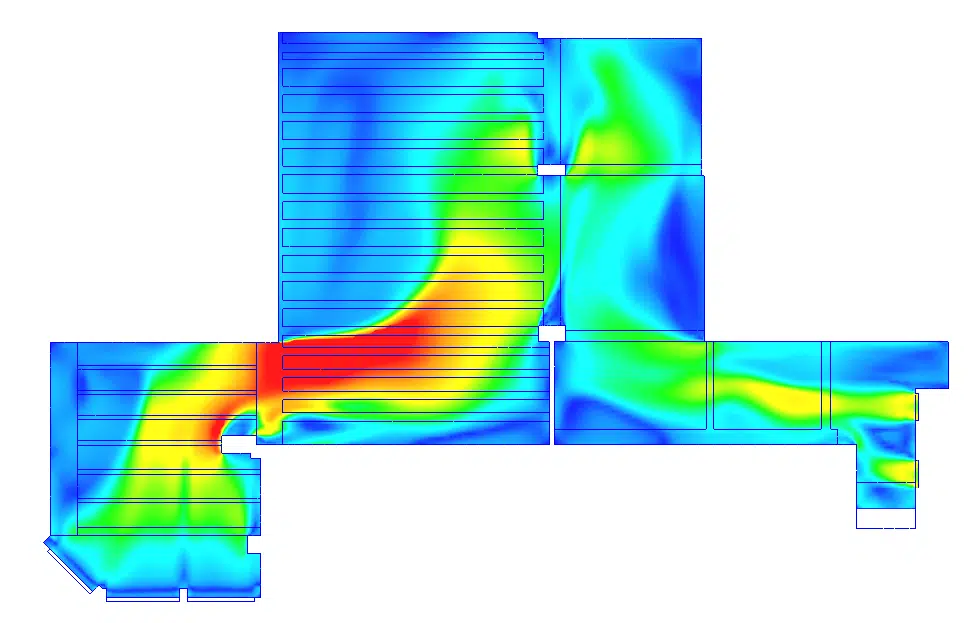

Resultados y optimización de las redes
Lo que revela la simulación
De esta imagen detallada, nuestros ingenieros extraen los gradientes de presión aguas arriba y aguas abajo de cada obstáculo (la pérdida partida por partida), los picos de velocidad y los torbellinos o zonas muertas que señalan el volumen desperdiciado y las recirculaciones inútiles. Esta lectura jerarquiza las singularidades a tratar de forma prioritaria, aquellas que más pesan en el balance energético.
«¿Compensa tu ventilador pérdidas que la simulación habría podido eliminar?»
La optimización actúa después sobre la geometría y los materiales: suavizar un codo, ensanchar una transición de sección, eliminar una singularidad redundante o elegir una pared más lisa. Cada variante se vuelve a jugar en el gemelo digital para medir su ganancia antes de cualquier inversión, lo que asegura las decisiones tanto de diseño como de rehabilitación.
Dimensionamiento de los ventiladores y las bombas
La pérdida de carga total de una red no es solo un indicador: es el dato que gobierna la elección de la máquina. Ventilador en aeráulica, bomba en hidráulica, es ella la que fija la potencia a instalar y, con ella, el consumo de la instalación durante toda su vida.

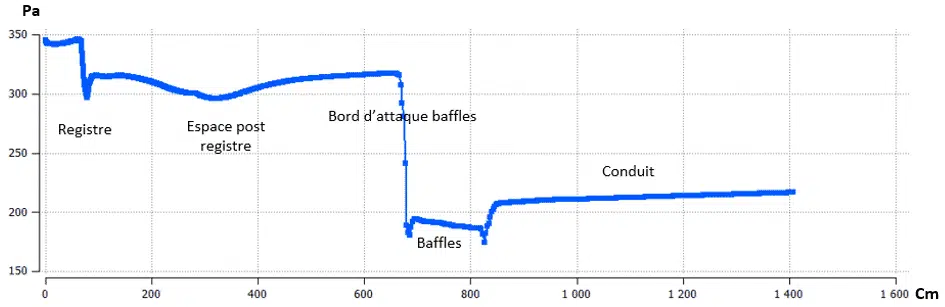

El punto de funcionamiento
Una red se caracteriza por su curva de resistencia: la presión a vencer aumenta con el caudal. La máquina, por su parte, sigue su propia curva característica. Su intersección define el punto de funcionamiento, el par caudal-presión al que la instalación trabajará realmente. Evaluar mal la pérdida de carga es equivocarse de punto de funcionamiento, y por tanto de máquina.
Intersección entre la curva de resistencia de la red y la curva característica del ventilador o de la bomba. Determina el caudal y la presión reales, así como el rendimiento de la máquina a ese régimen: todo el reto consiste en situarlo allí donde el rendimiento es máximo.
Seleccionar con la mayor precisión, sobre todo en redes complejas
Al calcular la pérdida de carga real de cada tramo, la simulación permite seleccionar la máquina en su mejor rendimiento en lugar de sobredimensionarla por precaución. En una red compleja, muy ramificada, verifica también el equilibrado de los caudales entre ramales y anticipa el efecto de las compuertas y los variadores, como en las redes de escape y de ventilación de los grupos electrógenos. El resultado: una máquina más sobria, un régimen más bajo, menos ruido y una factura energética reducida durante toda la vida útil.
Sobredimensionar cuesta dos veces. Una máquina demasiado potente cuesta más en la compra y luego consume de más de forma permanente al funcionar lejos de su rendimiento óptimo. El dimensionamiento justo, guiado por la pérdida de carga simulada, evita ambos sobrecostes.

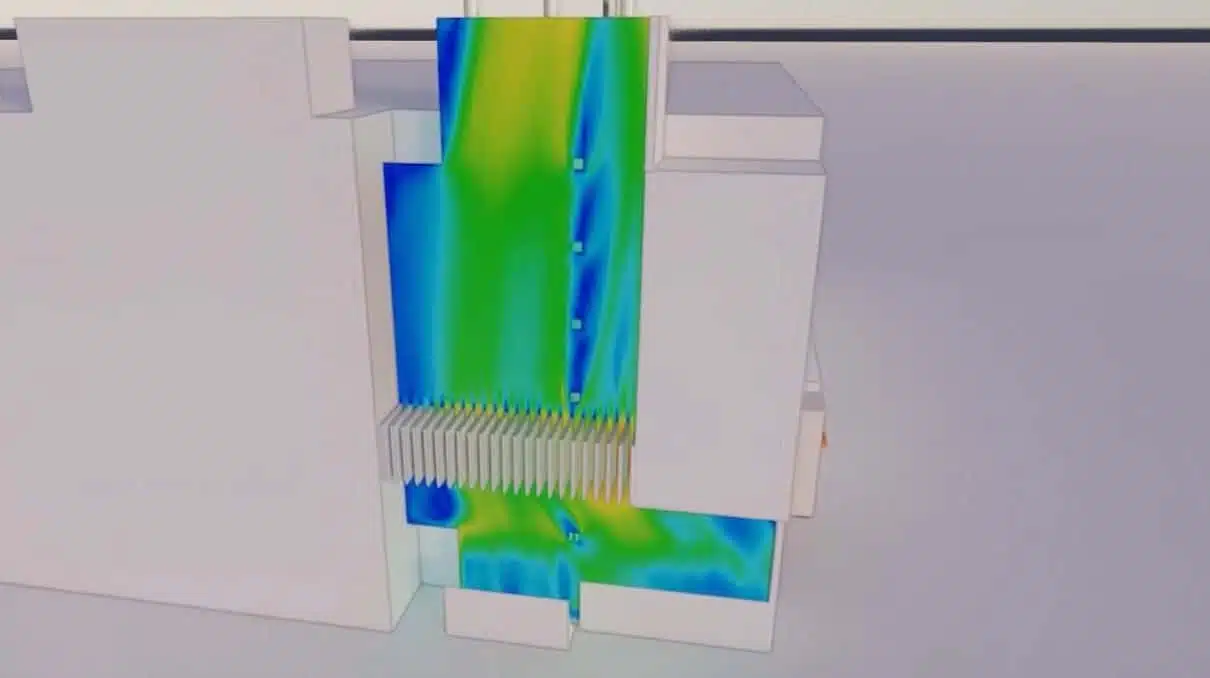

Cálculo de la pérdida de carga de redes HVAC y de control de humos complejas
Las redes HVAC (calefacción, ventilación, climatización) y las redes de control de humos figuran entre las más delicadas de dimensionar: largos conductos ramificados, múltiples bocas y compuertas, codos próximos y restricciones de integración en el edificio. En estas redes complejas, la suma de las pérdidas singulares y la interacción entre ramales hacen poco fiable el cálculo mediante ábacos.
Redes HVAC de equilibrado sensible
En HVAC, la pérdida de carga condiciona a la vez la elección de los ventiladores, el equilibrado de los caudales entre locales y el confort acústico. El cálculo CFD restituye la presión y la velocidad en cada tramo, revela los ramales infraalimentados y permite ajustar secciones, compuertas y geometrías para garantizar el caudal deseado en la boca, al mejor rendimiento.
Control de humos, donde el rendimiento es vital
En control de humos, el dominio de la pérdida de carga es una cuestión de seguridad: la red debe extraer un caudal de humos reglamentario pese a conductos largos y con codos. El cálculo de la pérdida de carga verifica que los ventiladores de extracción mantengan su punto de funcionamiento en situación de incendio y dimensiona los conductos para alcanzar el rendimiento exigido.
En una red compleja, el margen de seguridad se calcula, no se adivina
Sobredimensionar una red HVAC malgasta energía; infradimensionar una red de control de humos pone en juego la seguridad. En ambos casos, solo un cálculo fiel de la pérdida de carga permite dimensionar con la mayor precisión.

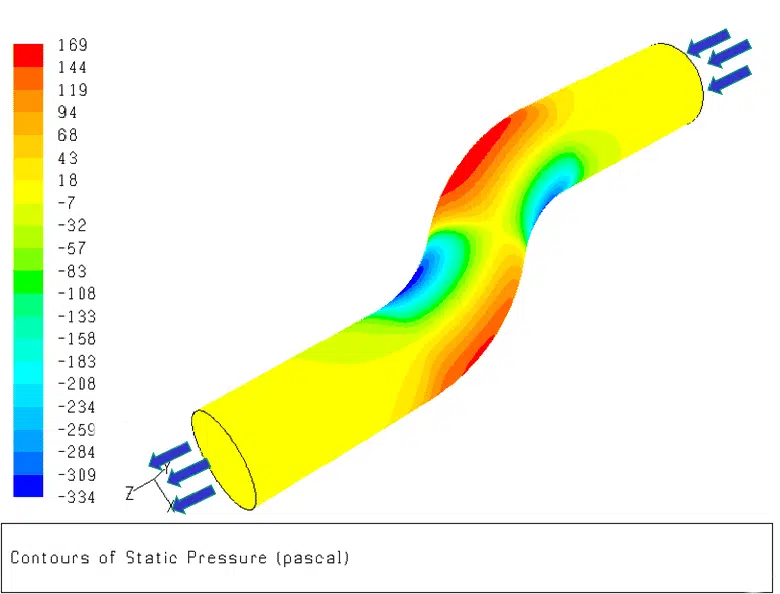

El estudio de la erosión: identificar las zonas de impacto
Un fluido cargado de partículas (polvo, arena, gotas) no desgasta la red de forma uniforme: el desgaste se concentra allí donde las partículas vienen a golpear la pared, en los codos y las singularidades. Identificar estas zonas de impacto es saber dónde la red se perforará primero, y actuar antes de la fuga.
Eliminación progresiva de material de las paredes internas causada por el impacto repetido de las partículas transportadas por el fluido. Su velocidad depende del ángulo y de la velocidad de impacto tanto como del material, y se combina a veces con la cavitación en las redes hidráulicas.
Cartografiar los impactos mediante seguimiento de partículas
Al cálculo del flujo, EOLIOS añade un seguimiento lagrangiano de las partículas: se inyectan en el fluido partículas representativas (tamaño, densidad, concentración) y se contabiliza, pared por pared, el ángulo y la energía de sus impactos. De ello se deduce un mapa de la tasa de desgaste coherente con los modelos de erosión normalizados usados en la industria.
Esta cartografía jerarquiza las zonas a proteger y orienta las decisiones de diseño: aumentar localmente el espesor, aplicar un recubrimiento antiabrasión o, sobre todo, revisar la geometría que concentra los impactos. También permite predecir la vida útil de los componentes más expuestos y planificar su sustitución antes del incidente.
El desgaste no es proporcional a la velocidad
Crece mucho más rápido: una modesta sobrevelocidad local basta para hacer de un codo cerrado el primer punto de perforación de la red. Suavizar su geometría reduce de un mismo gesto la pérdida de carga singular y la erosión, dos ganancias con una sola modificación.
Zonas de estancamiento y depósito de polvo
En el extremo opuesto de las zonas de impacto, algunas regiones de la red ven la velocidad desplomarse: zonas muertas, recirculaciones, fondos de conducto, ramales poco solicitados. Es allí donde las partículas en suspensión, al dejar de ser arrastradas, se depositan y ensucian progresivamente la instalación.
Región donde el flujo se ralentiza o recircula sin renovar el fluido. El polvo y las partículas sedimentan allí, reduciendo la sección útil, degradando las prestaciones y planteando, en las redes aeráulicas, un problema de higiene y de ensuciamiento.
Anticipar el ensuciamiento desde el diseño
La simulación cartografía las zonas de baja velocidad y predice dónde se acumulará el depósito. Se puede entonces rediseñar el trazado para eliminar los fondos muertos, reactivar la velocidad en los ramales afectados, o prever los accesos de limpieza en los lugares adecuados. En las redes de ventilación, este reto se une a la calidad del aire y a la conformidad higiénica; en las redes hidráulicas, evita el atascamiento y la pérdida de caudal.
Zonas de impacto y zonas de estancamiento son las dos lecturas complementarias de una misma simulación: la primera dice dónde se desgasta la red, la segunda dónde se ensucia. Juntas guían un trazado más duradero, más sobrio y más fácil de mantener durante toda su vida útil.
Zonas de impacto · erosión
- Dónde : codos, estrechamientos, extradós de los cambios de dirección.
- Mecanismo : impactos repetidos de las partículas a gran velocidad.
- Riesgo : adelgazamiento de las paredes, fuga, rotura.
Zonas de estancamiento · depósito
- Dónde : zonas muertas, recirculaciones, fondos de conducto.
- Mecanismo : sedimentación de las partículas no arrastradas.
- Riesgo : ensuciamiento, pérdida de sección, higiene.
Nuestro enfoque. EOLIOS no se limita al cálculo: cada simulación desemboca en recomendaciones concretas y soluciones técnicas cuantificadas, desde el redimensionamiento de un ventilador hasta la elección de un recubrimiento, pasando por la revisión de un trazado. Cuantificamos el problema, luego proponemos y validamos la optimización en el gemelo digital antes de cualquier ejecución.
