Estudio de evacuación de los humos ante un posible incendio en oficinas: garantizar vías de evacuación seguras y el cumplimiento de las normas de seguridad contra incendios.
En el marco de un nuevo acondicionamiento, el objetivo de este estudio de extracción de humos es determinar si la instalación de una nueva compartimentación permite evacuar el humo y los productos de combustión del edificio en caso de incendio, de una manera segura y óptima.
En caso de incendio, el humo se desarrolla y se propaga: puede provocar la obstrucción de las vías de evacuación y de las salidas de emergencia, debido al calor, las emanaciones y una mala visibilidad. El proyecto se apoya en el código de trabajo para asegurar una correcta extracción de humos de los compartimentos, colocando obstáculos de altura completa y respetando los referenciales LCPP TAC y TMSP.
Lo esencial. Estudio ISI de extracción de humos de un edificio de oficinas en la avenue de la Grande Armée (París): validación de una nueva compartimentación creada a partir de un open space, mediante análisis determinista según la norma ISO 23932, con 3 escenarios de incendio desfavorables por compartimento, respetando los referenciales LCPP TAC y TMSP.
Como el objetivo de la modelización es la extracción de humos, se presta especial atención, por una parte, a las interconexiones entre los distintos espacios del edificio (escaleras, vías, puertas…), y por otra, a todos los elementos que pueden perturbar el paso de los humos (montantes, puertas…).

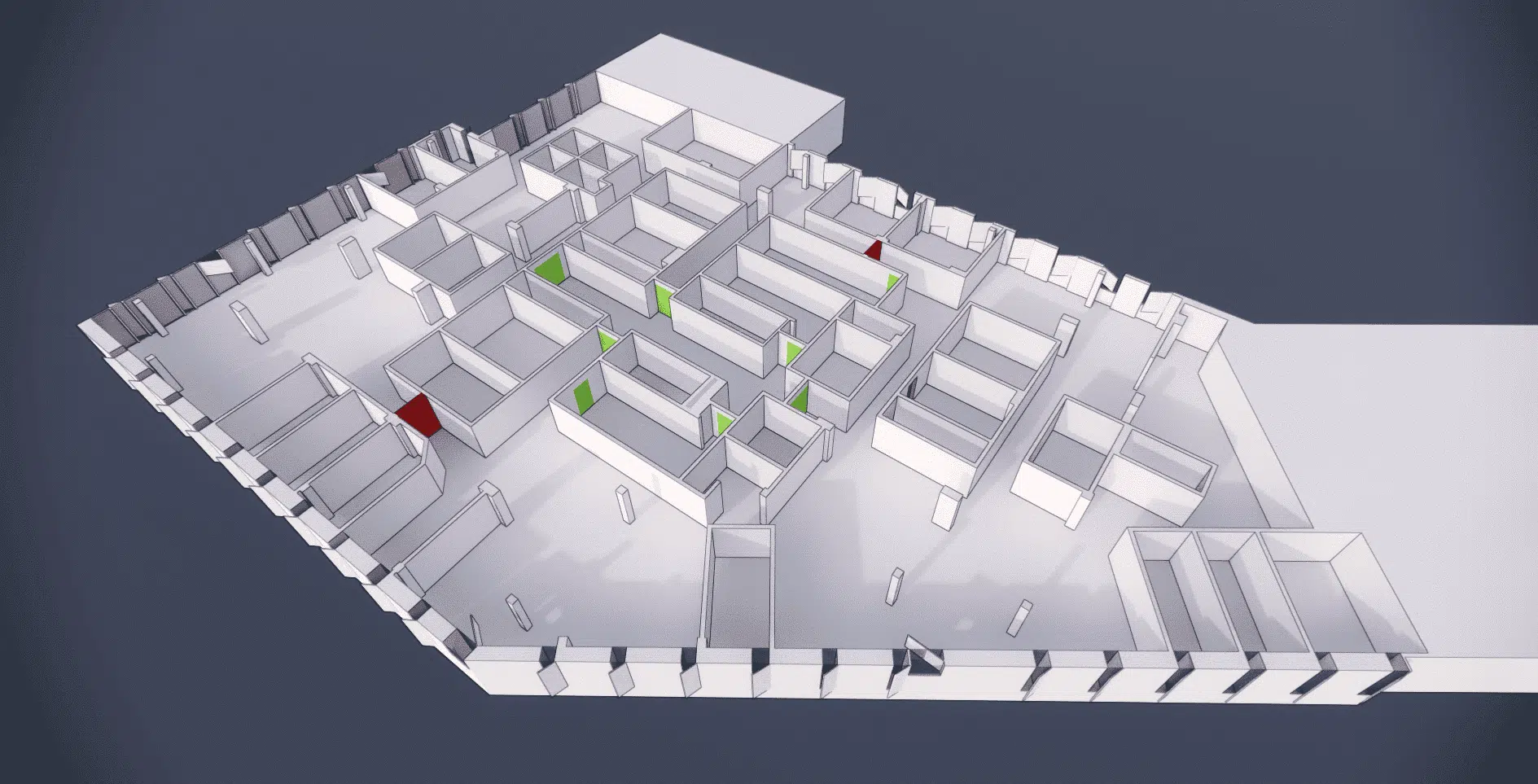

Nuestros estudios se basan en una modelización del edificio a una escala de 10 cm aproximadamente. Se modelizan todos los espacios en comunicación aeráulica directa, y el estudio abarca el conjunto de estos espacios — trabajando de forma independiente por compartimentos, sin limitar la zona de estudio por un efecto de escala demasiado reducido.
La ingeniería de seguridad contra incendios agrupa los estudios que demuestran, mediante la simulación, que se alcanzan los objetivos de puesta en seguridad de las personas. Véase nuestra experiencia en ingeniería de seguridad contra incendios.
La consideración de la instalación de extracción de humos es especialmente importante. Pasa por dos etapas: la consideración geométrica de los huecos y el caudal de aire de los huecos.
Los huecos de extracción de humos se modelizan a escala con su carpintería. La CFD calcula automáticamente los caudales en función del viento dominante y de la elevación de temperatura en los compartimentos: no se impone ninguna condición de caudal fijo a las ventanas que dan al exterior. Los huecos se modelizan escrupulosamente a partir de los planos de arquitectura — esta tipología debe respetarse para que las conclusiones sigan siendo válidas.
Los ingenieros de EOLIOS simulan distintos tipos de incendio según el lugar de estudio; aquí se ha modelizado un fuego clásico de oficina. El proyecto busca asegurar que las instalaciones de extracción de humos están dimensionadas para satisfacer los objetivos de protección, mediante escenarios representativos posicionados según restricciones específicas:
Este proyecto de renovación crea nuevas compartimentaciones internas a partir de un open space. El humo se desplaza siguiendo el movimiento del aire generado por el incendio: el calor producido crea una corriente de aspiración que arrastra los humos hacia el techo y luego a través del local; según el viento, un ligero desequilibrio arrastra los humos hacia las aberturas de las fachadas opuestas.

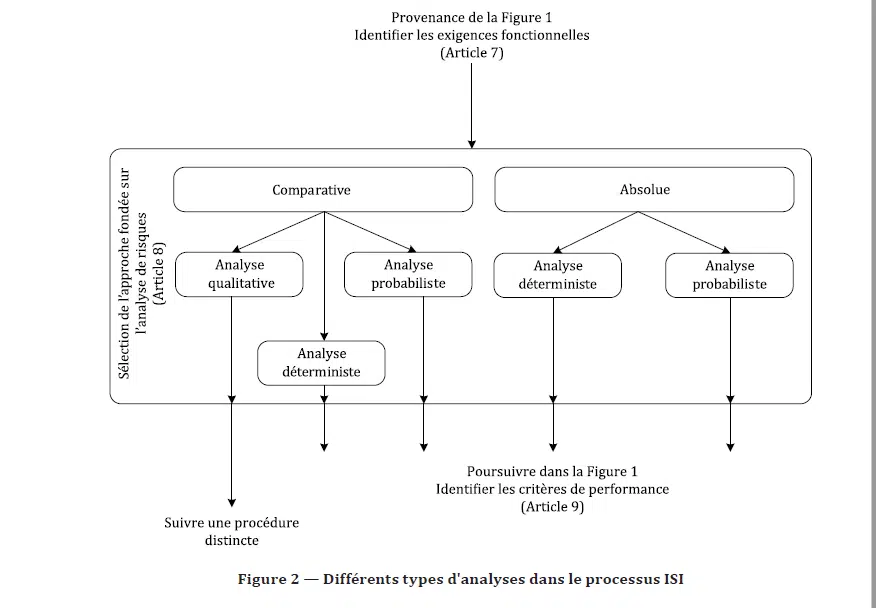

En el sentido de la norma ISO 23932, el estudio se apoyó en un análisis determinista de los riesgos. Un método normalizado permitió identificar un grupo manejable de escenarios de incendio de dimensionamiento: el estudio se articuló en torno a 3 escenarios deterministas (desfavorables) por compartimento.
Enfoque de la ISO 23932 que estudia un número limitado de escenarios de incendio de dimensionamiento, elegidos por su carácter desfavorable y representativo, en lugar de un enfoque probabilista que cubra todas las ocurrencias posibles.
Referenciales del LCPP: el TMSP es el tiempo de puesta en seguridad de las personas, el TAC el tiempo de alcance de las condiciones críticas (visibilidad, temperatura, toxicidad). La seguridad queda demostrada cuando el TMSP permanece por debajo del TAC con un margen suficiente.
En los distintos escenarios, el humo podía introducirse rápidamente en los pasillos (perturbación más rápida de las vías), o desarrollarse acumulándose bajo el techo y desplazarse de forma más ordinaria hacia la fachada opuesta. Los ingenieros de EOLIOS aportaron sus conocimientos para validar un nuevo diseño propuesto por la propiedad, garantizando a la vez la estética y una evacuación tranquila y optimizada del personal.
A recordar. La inhalación de humo es la primera causa de mortalidad en los incendios: controlar su propagación es el reto central de la extracción de humos. Las conclusiones quedan ligadas a la tipología de aberturas y a la compartimentación modelizadas; cualquier evolución del proyecto exige actualizar el estudio.
Redistribución, escenarios de incendio, ISO 23932 y validez de las conclusiones: respuestas a las preguntas que plantea este tipo de estudio.
Las nuevas particiones creadas a partir de un open space modifican los recorridos del humo: pasillos, montantes y puertas pueden acelerar el enhumado de las vías de evacuación. El estudio verifica, con arreglo al código laboral, que la extracción de humos sigue siendo eficaz en cada compartimento y que la evacuación permanece segura. Véase también los objetivos del control del humo.
Según restricciones deliberadamente desfavorables: maximizar el recorrido del humo hasta el exutorio más cercano, maximizar el tiempo de detección, retrasar el descubrimiento del fuego, bloquear una salida de emergencia o favorecer la acumulación de calor en una zona concreta. Se modelizó un incendio clásico de oficina.
Es un método normalizado para identificar un grupo manejable de escenarios de incendio de dimensionamiento, elegidos con las partes interesadas. Aquí el estudio se articuló en torno a 3 escenarios desfavorables por compartimento.
No se impone ningún caudal fijo a las ventanas que dan al exterior: la simulación calcula automáticamente los caudales en función del viento dominante y del aumento de temperatura en los compartimentos, con las aberturas modelizadas a escala con su carpintería.
Siguen siendo válidas mientras se respete la tipología de aberturas modelizada a partir de los planos de los arquitectos. Cualquier modificación de las aberturas o de la compartimentación exige actualizar el estudio.
