Auditoría y diagnóstico de centro de datos.

Auditoría y diagnóstico de los centros de datos

Te acompañamos en la optimización de tus infraestructuras mediante auditorías de campo específicas. Nuestros ingenieros sénior, especializados en termo-aeráulica de los centros de datos, intervienen en toda Europa para caracterizar el comportamiento real de tus salas informáticas en condiciones de explotación.

La auditoría constituye el requisito indispensable para cualquier optimización: confronta los planos teóricos y los esquemas de ventilación con la realidad del terreno, integra los efectos de las prácticas de explotación y proporciona un estado inicial fiable y representativo del funcionamiento de la instalación.

Caracterización aeráulica de los centros de datos mediante pruebas de humo

Visualizar las trayectorias de aire reales

Los centros de datos modernos se basan en un equilibrio delicado entre confinamiento, presurización y gestión de los caudales de aire. Un desequilibrio localizado puede provocar zonas de sobrepresión, mezclas de aire caliente y frío o bucles de recirculación invisibles a simple vista.

Las pruebas de humo realizadas por los ingenieros de EOLIOS permiten visualizar concretamente los recorridos del aire en los data halls. Realizadas en condiciones reales de funcionamiento y sin interrupción del servicio, estas pruebas aportan observaciones cualitativas esenciales para la comprensión detallada del comportamiento aeráulico de las salas.

Gracias a la visualización en tiempo real de los recorridos del humo, resulta posible identificar rápidamente los puntos de fuga o las zonas propensas a la recirculación del aire caliente, que podrían poner en peligro el rendimiento de refrigeración y la seguridad de los equipos.

Estas observaciones cualitativas se correlacionan a continuación con las mediciones cuantitativas de temperaturas y caudales, obtenidas mediante sensores e instrumentos de supervisión. Este doble enfoque permite a los expertos de EOLIOS recomendar ajustes específicos: optimizar la disposición de los racks, adaptar los caudales de las unidades de ventilación o reposicionar los tabiques de confinamiento. El dominio de la aeráulica mediante las pruebas de humo se inscribe en una estrategia global de mejora continua, garantizando la eficiencia energética del centro de datos y asegurando al mismo tiempo la disponibilidad y la durabilidad de las infraestructuras informáticas críticas.

Identificar las fugas y recirculaciones

En el marco del diagnóstico de los centros de datos, las pruebas de humo se utilizan para:

• Poner de manifiesto las fugas en los pasillos confinados;
• Identificar los ascensos de aire caliente en los suelos técnicos;
• Detectar las zonas de escasa circulación de aire;
• Identificar las recirculaciones entre racks adyacentes y los fenómenos de cortocircuito.

En otros casos, estos ensayos pueden utilizarse para estudiar el funcionamiento de los sistemas de extracción de humos del centro de datos. Una serie de pruebas localizadas, filmadas y documentadas permite establecer una cartografía aeráulica del sitio; estos datos se integran después en nuestros modelos numéricos para maximizar la fiabilidad de las simulaciones CFD.

Más información: las pruebas de humo para el estudio de la extracción de humos

Diagnóstico térmico de centros de datos mediante termografía infrarroja

Detectar las anomalías térmicas invisibles

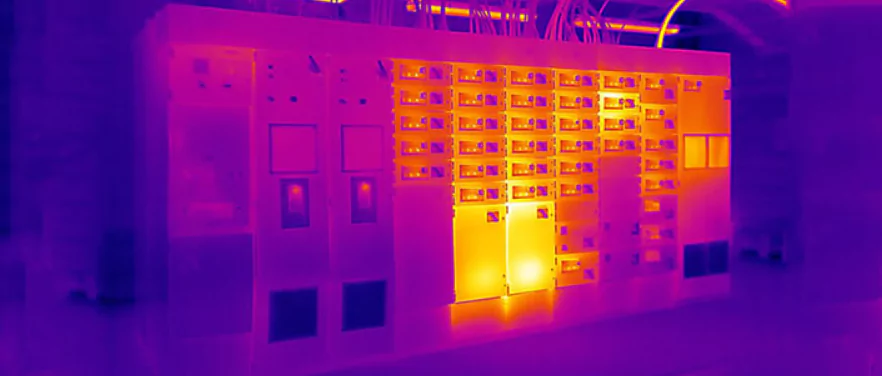

Incluso con un sistema de refrigeración bien diseñado, pueden aparecer desequilibrios locales: sobrecarga puntual, distribución desigual del aire, obstrucciones o avería de un ventilador. Estos fallos, a menudo invisibles mediante las herramientas de supervisión, pueden detectarse gracias a la termografía infrarroja.

Las mediciones se realizan con cámaras infrarrojas de alta resolución, que ofrecen una visión precisa del comportamiento térmico de los equipos y de su entorno inmediato. Permiten después realizar una cartografía precisa del reparto térmico de la carga en los data halls.

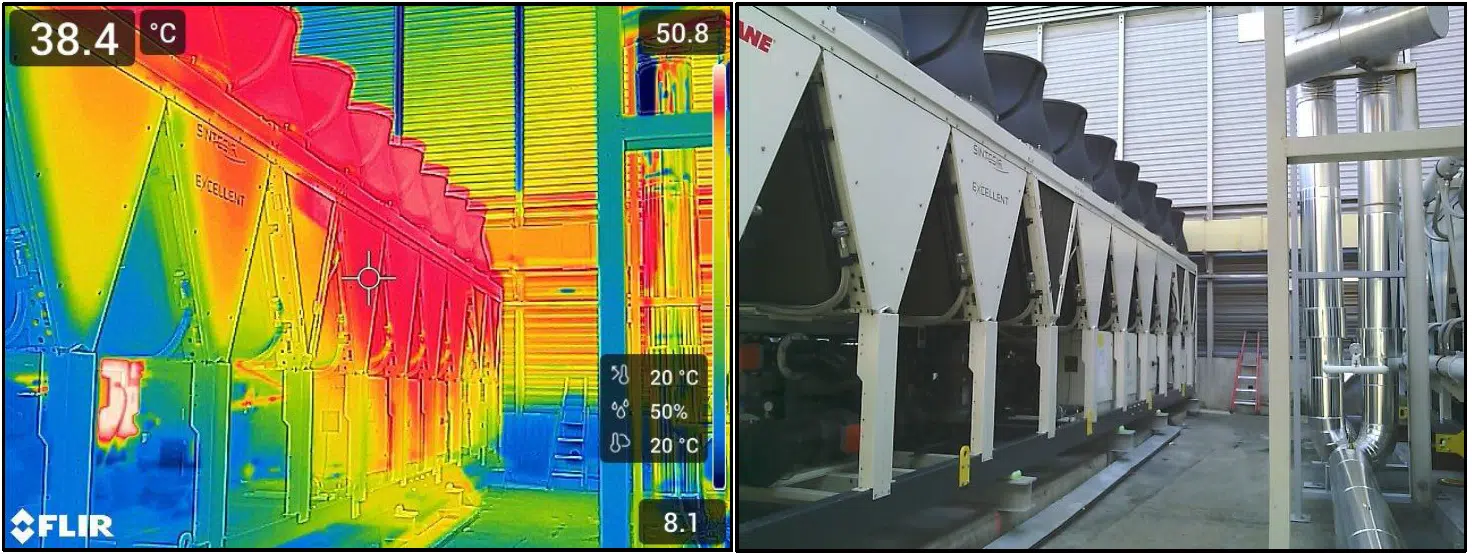

Ejemplo: identificación de las recirculaciones térmicas externas con cámara térmica

Caracterizar los puntos calientes y sus causas

Los análisis termográficos permiten poner de manifiesto las zonas calientes situadas tanto en la parte delantera como trasera de los racks, revelando los desequilibrios de refrigeración. Ayudan también a detectar las variaciones de temperatura anormales de un rack a otro, a menudo señal de un defecto de reparto de los flujos de aire. Además, estas mediciones permiten observar las disipaciones térmicas localizadas cerca de los equipos activos, susceptibles de provocar sobrecalentamientos puntuales.

Por último, ofrecen la posibilidad de analizar el comportamiento térmico del sistema en situaciones transitorias como una subida de carga o una degradación de la ventilación. Cruzando estas observaciones con los datos aeráulicos, resulta posible establecer un diagnóstico completo de la situación térmica del centro de datos.

Pericia: estudio térmico de los locales técnicos de centros de datos

Escaneo 3D y modelización para crear un gemelo digital y anticipar tus obras

Capturar la geometría real de tus salas

Los planos originales de un centro de datos casi siempre difieren de la instalación en explotación: cambios de cableado, adición de racks, desplazamiento de losetas perforadas o de unidades de tratamiento de aire. Para construir un modelo representativo, EOLIOS realiza un levantamiento láser 3D de las salas informáticas y los locales técnicos. Los escáneres producen una nube de puntos densa y georreferenciada que restituye al milímetro la geometría real de los racks, los pasillos confinados, los suelos técnicos y las redes aeráulicas.

Esta captura se realiza con la sala en explotación, sin interrupción del servicio, y abarca tanto los volúmenes técnicos de difícil acceso como los recorridos de cables que pueden obstruir los flujos de aire. El levantamiento aporta así un estado geométrico fiable, coherente con las mediciones aeráulicas y térmicas realizadas durante la auditoría.

Del modelo 3D al gemelo digital

A partir de la nube de puntos, nuestros ingenieros reconstruyen una maqueta 3D utilizable que integra todos los elementos que influyen en la aeráulica: racks, pasillos confinados, unidades de tratamiento de aire, plenums, conductos y obstáculos en el suelo. Enriquecida con los caudales de aire, las potencias disipadas y las mediciones térmicas de la auditoría, esta maqueta se convierte en la base geométrica del gemelo digital del centro de datos. El modelo CFD calibrado con las mediciones reproduce entonces fielmente el estado observado antes de cualquier extrapolación.

Anticipar las obras sin interrumpir la explotación

Disponer de un gemelo digital construido sobre una geometría real permite preparar las obras antes de cualquier intervención: adición de racks de alta densidad, reconfiguración de los pasillos, sustitución de una unidad de tratamiento de aire o ampliación de una sala. Cada escenario se simula virtualmente para verificar su impacto en las temperaturas y los caudales, comparar varias variantes y asegurar el dimensionamiento antes de la obra.

Esta anticipación reduce los riesgos de imprevistos en la fase de obras, limita las correcciones y acelera la puesta en servicio. El modelo permanece después vivo: actualizado a medida que evoluciona el emplazamiento, acompaña la explotación a lo largo del tiempo.

Expediente: ¿qué es el gemelo digital de un centro de datos?

Evaluación del potencial de ampliación de carga IT de los centros de datos

Medir los márgenes aeráulicos y térmicos disponibles

Las auditorías realizadas por EOLIOS buscan caracterizar las capacidades residuales del sistema de refrigeración ante una futura subida de carga. Este análisis se apoya en las mediciones térmicas, las mediciones de caudal y la observación de las condiciones de funcionamiento reales. Permite anticipar las restricciones que podrían limitar la instalación de nuevos equipos IT o degradar el rendimiento térmico global.

Anticipar los riesgos y optimizar la evolución

Gracias a esta evaluación, es posible:

• Determinar las zonas que pueden acoger nuevos racks o servidores de alta densidad;
• Verificar la capacidad de los pasillos confinados para gestionar un aumento de carga;
• Simular el impacto de una nueva configuración sobre las temperaturas de retorno de aire;
• Identificar las necesidades de optimización: ajuste de los caudales, confinamiento, redundancia.

Este enfoque contribuye a una planificación segura de la evolución del centro de datos, sin comprometer la continuidad del servicio ni desviaciones energéticas.

Auditoría de centros de datos — un apoyo a la simulación CFD

Calibrar los modelos con datos de campo fiables

Las auditorías aeráulicas y térmicas aportan datos indispensables para la construcción de modelos CFD de gran precisión. Al integrar mediciones reales — caudales, temperaturas, localización de las fugas — las simulaciones se convierten en una herramienta fiable de ayuda a la decisión. Este enfoque híbrido garantiza una representación fiel del funcionamiento aeráulico del sitio, permitiendo probar virtualmente distintas configuraciones.

Simular, validar y planificar las mejoras

Los modelos CFD permiten validar la eficacia de los dispositivos de confinamiento instalados, midiendo su capacidad para canalizar correctamente los flujos de aire. Ofrecen también un marco de análisis para probar distintas estrategias de refrigeración, comparando su rendimiento antes de cualquier implementación.

En paralelo, estas herramientas hacen posible la simulación de situaciones transitorias — paradas de equipos, fases de obras o degradaciones de rendimiento — con el fin de anticipar sus impactos. Sobre la base de estos análisis, pueden formularse recomendaciones específicas para orientar acciones correctivas o de mantenimiento preventivo. Los resultados se presentan en forma de mapas térmicos, perfiles de velocidad o visualizaciones 3D, haciendo que su interpretación sea intuitiva y directamente utilizable por los equipos de explotación y de mantenimiento.

Proyecto: estudio térmico y aeráulico de un centro de datos

EOLIOS te acompaña hacia un centro de datos mejor controlado

En EOLIOS, nuestra misión no se detiene en la observación. Transformamos las constataciones de campo en auténticas palancas de optimización. Cada auditoría que realizamos — sea aeráulica, térmica o estructural — se integra en una estrategia global orientada a reforzar el rendimiento, la seguridad y la resiliencia de tus infraestructuras digitales.

Nuestras intervenciones combinan rigor metodológico, instrumentación de campo y pericia en simulación numérica. Gracias a la modelización CFD, a las pruebas de humo, a la termografía infrarroja o al análisis del confinamiento, te aportamos una visión profunda del funcionamiento real de tu centro de datos. Este diagnóstico preciso permite revelar los desequilibrios invisibles, identificar las zonas críticas y evaluar los márgenes de maniobra disponibles para una subida de carga o una evolución técnica.

Recurrir a EOLIOS es apoyarse en un equipo pluridisciplinar comprometido junto a los operadores, los responsables de infraestructura y las oficinas de estudios para asegurar y dar continuidad a la explotación de tus entornos críticos.

Pericia: la creación del gemelo digital de tu centro de datos
